CAD不會畫折斷線有啥技巧嗎？
1.首先，需要縮短圖紙距離,后面要繪制的圖與前面后面局部重復(DIMJOGLINE)彎折標注,不能簡寫。
2.只能折斷標注用，軟件中無自帶，所以需要配合(PL)多段線，(L)直線，(J)合并，(BR)打斷使用可以繪制用直線把“Z”的兩個端點連起來就是。

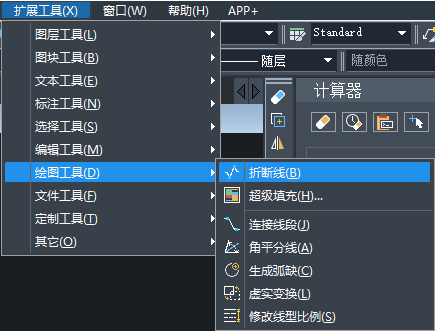

3.在CAD中，繪制折斷線功能非常便捷，在擴展工具中即可找到，如下圖所示：

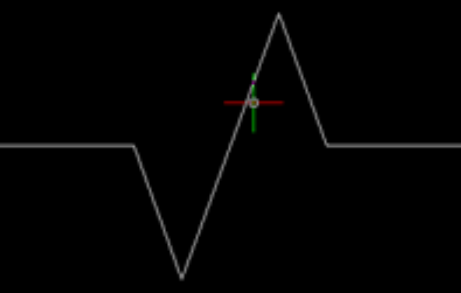

4.點擊折斷線命令，然后選擇中點位置，軟件自動在線的點的位置自動打斷成折斷線，如下圖所示：
