CAD如何設置倒角度？

我們在CAD繪圖過程中，需要畫2X45倒角時，輸入兩個距離2，就完成了，45度數據根本用不著，那么2X60倒角有怎么用角度呢？下面介紹一下倒角怎么用角度，怎么設置角度？

1.打開倒角的方法如下：

倒角命令：CHAMFER（縮寫：CHA）。

菜單：修改→倒角。

圖標：“修改”工具欄中。

2.設置倒角距離：

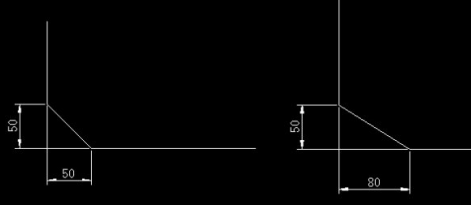

如果我們是已知條件時倒角兩邊縮進的距離，就輸入D（距離）參數，再分別輸入距離1和距離2，然后在拾取兩條直線進行倒角。

3.設置倒角度：

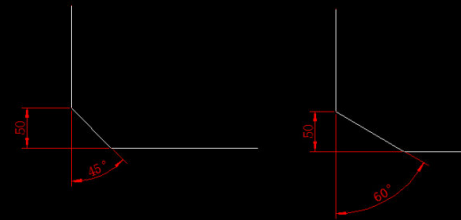

已知提交是距離乘角度，如問題中提到的2X60，就需要輸入A（角度）參數，回車，然后根據提示輸入距離和角度，選擇的第一條線是縮進距離為設定距離值的線，如下圖所示：

技巧與提示：

在倒角距離為零時將使兩邊相交；本命令也可以對三維實體的棱邊倒角。當倒棱角的兩條直線具有相同的圖層、線形和顏色時，創建的棱角邊也相同；否則，創建的棱角邊將用當前圖層、線形和顏色。
