CAD中如何設置標注樣式字體大小
在CAD作圖中，往往會遇到添加的標注樣式里，字體跟所標注的內容不協調的情況，偏大或者過于小看不到，下面分享一下設置標注樣式字體大小的方法。方法比較簡單，方便大家使用。
具體步驟如下：

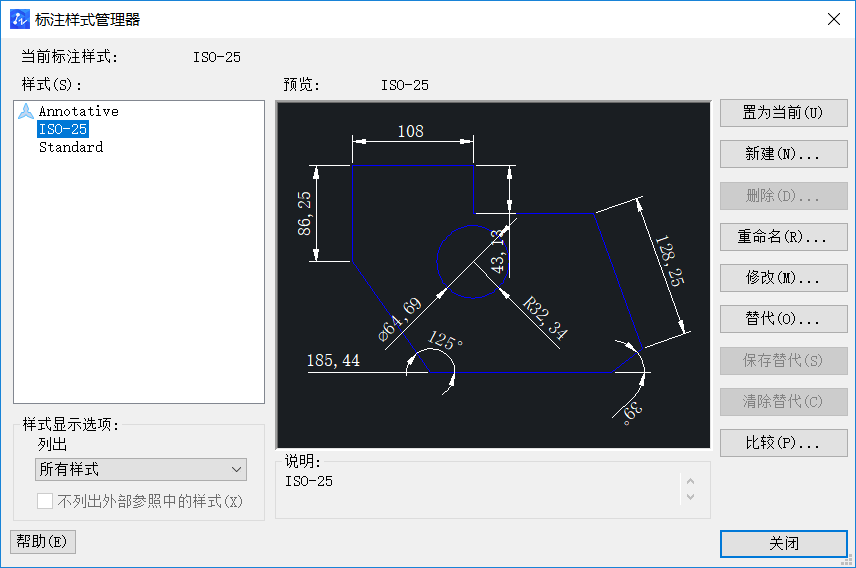

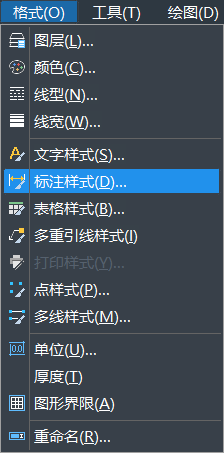

第一步：首先在電腦上打開CAD軟件，按軟件默認的設置對圖紙進行標注操作。點擊“格式”——“標注樣式”。進入標注樣式對話框，這里是默認進入的標注樣式中，如果有多個標注樣式，就需要選擇了，如果這里只有一個標注樣式，直接點擊“修改”即可。

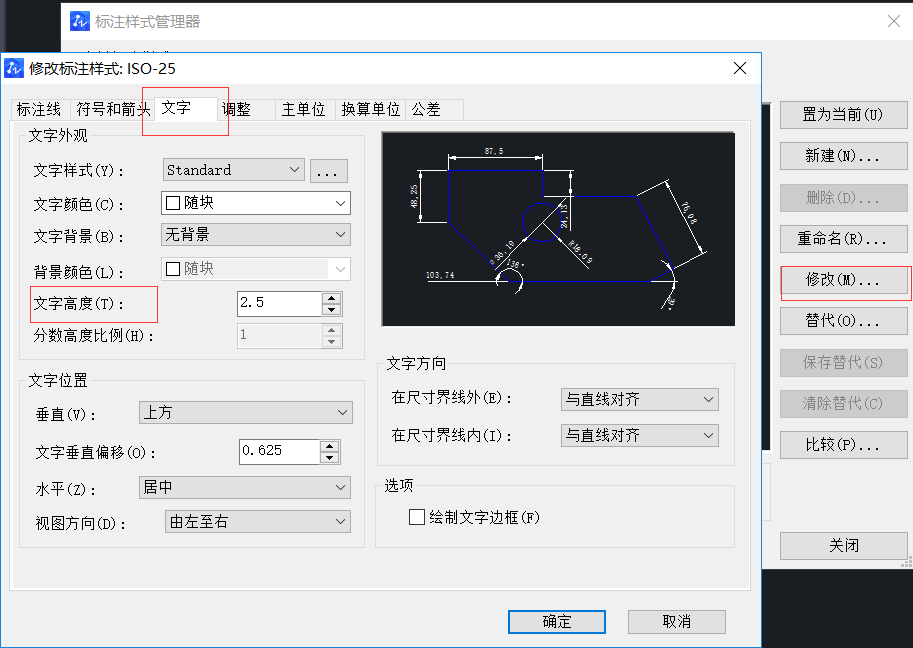

第二步：在彈出的標注樣式修改窗口中，點擊菜單欄的“文字”，然后在文字欄目下的“文字高度”后面的方框中輸入想要的字高,如果需要調小標注字體的大小，則將數值設置得比2.5小即可，反之輸入比2.5更大的數值。點擊“確定”關閉對話框。

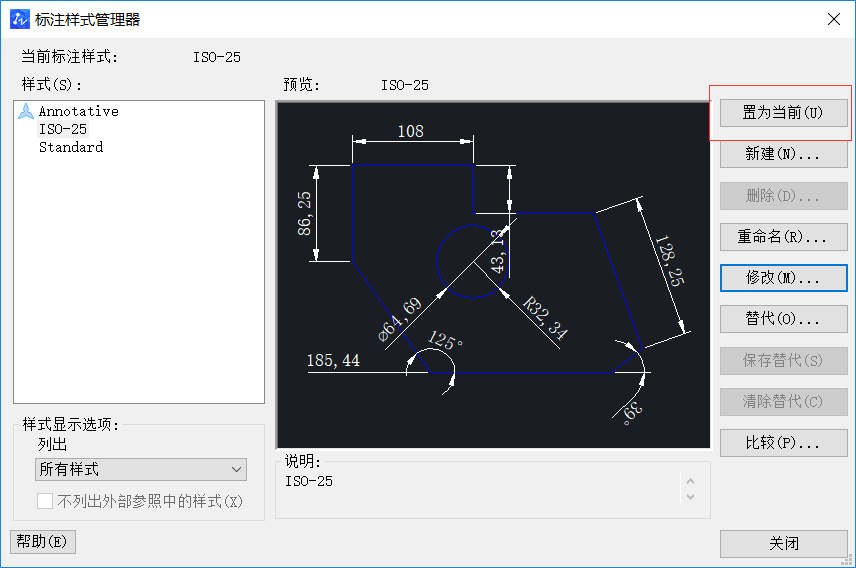

第三步：返回到標注樣式管理器對話框中，點擊“置為當前”，然后點擊“關閉”，這樣就可以改變標注字體的大小了。
以上是CAD標注樣式字體大小的改變方式，大家可以好好學習并熟練掌握。
