在使用CAD軟件制作水源地圖標的時候,我們經常需要用到水滴形狀,有技巧的操作可以讓大家事半功倍。如果要在CAD中繪制繪制水滴形狀,該如何操作?下面是一個較簡單的方法。 教程具體步驟如下:

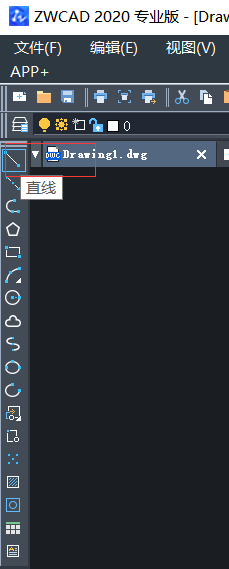

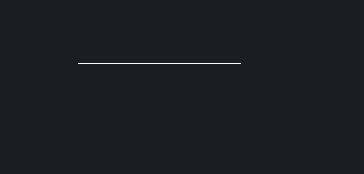

1、首先, 打開CAD軟件,點擊左側的“直線”圖標,做一條適當長度的直線。如下圖所示:
2、以直線中點為圓心,半長為半徑,點擊左側的“圓”圖標,作一個圓。如下圖所示:
3、點擊右側的“橡皮擦”圖標可以刪除多余的線段,剩下半個弧,如下圖所示:
4、以圓弧中點,做一條適當長的垂直向上的直線,連接弧端到直線頂?shù)膬蓷l直線。如圖所示:

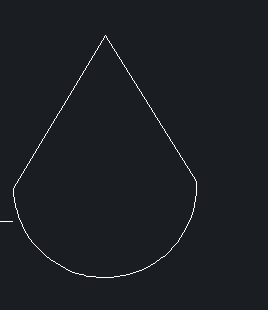

5、點擊右側的“橡皮擦”圖標可以刪除多余線,得到一個水滴圖像。

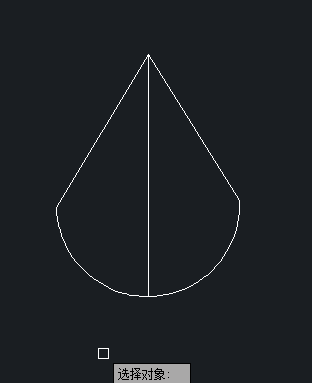

6、可以復制兩個水滴圖像,位置分布均勻。
7、給圖像加一個適當大小的框,完成圖標的繪制。
以上介紹了繪制內切圓的簡單使用方法,希望這些小技巧能在日常使用CAD設計過程中對大家起到一定幫助。
