我們在使用CAD軟件時，圖紙的繪制可能沒有我們所想的那么簡單，一般一份完整精致的CAD圖紙就需要CAD設計師進行反復的修改查看。一個簡單的命令也可能影響圖紙的進度，今天我們來學習一下在CAD中如何使用打斷合并命令，具體步驟如下：
一、打斷功能

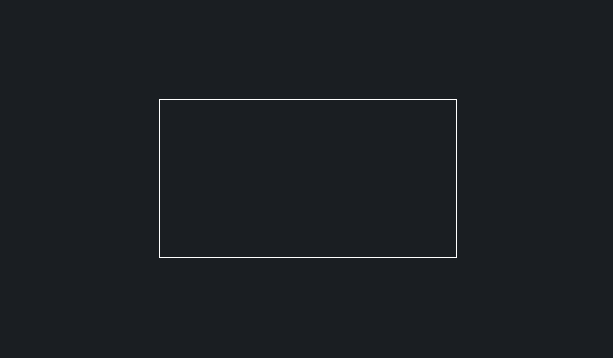

1、打開CAD軟件，任意繪制一個矩形，如下圖所示。

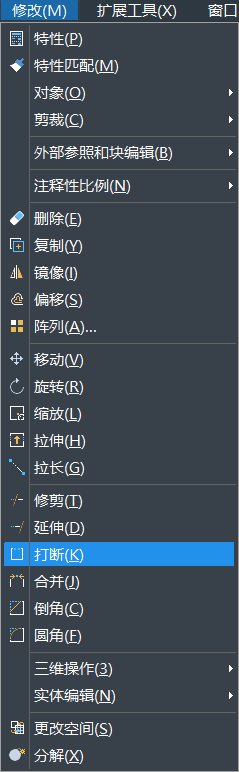

2、繪制完任意矩形之后，在上方菜單欄里找到【修改】選項，點擊彈出下拉菜單，在下拉菜單里找到【打斷】功能選項。

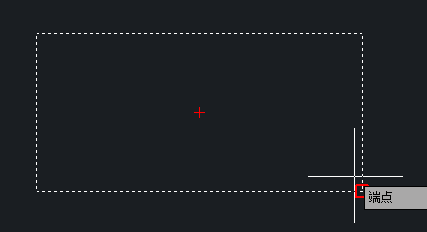

3、點擊【打斷】功能按鈕，現在繪制的矩形上任意選擇一個點，接下來再選擇第二個打斷點，命令欄也會出現相應提示。

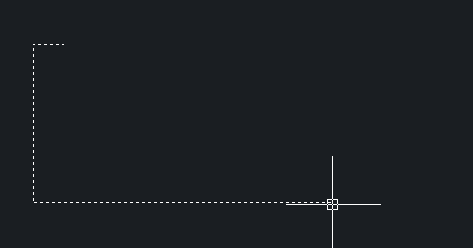

4、第二個打斷點選擇完畢后，點擊鼠標左鍵，即可完成對指定兩點之間的打斷操作，如下圖所示。
二、合并功能

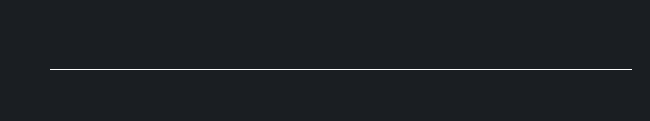

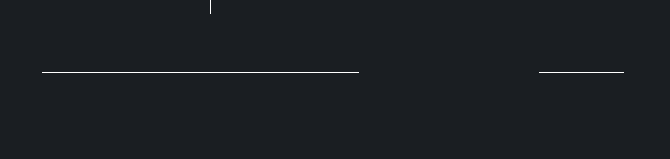

1、繪制任意一條直線，先用打斷功能將這條直線打斷，如下圖所示。

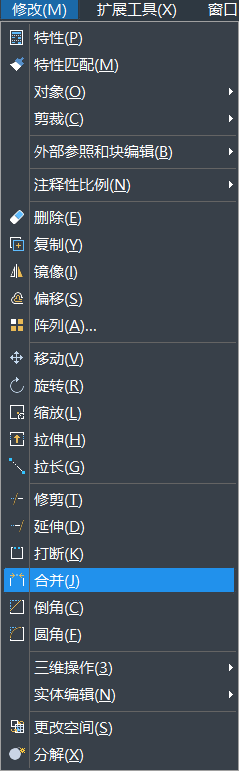

2、接下來再點擊上方菜單欄里的【修改】選項，彈出下拉菜單，選擇下拉菜單里的【合并】選項，點擊【合并】選項之后選擇要合并的兩條直線。

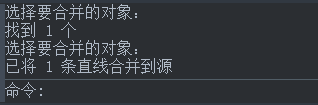

3、然后點擊【enter】按鈕，即可完成兩條直線的合并，如下圖所示。
今天關于打斷和合并功能學習方法就分享完畢了，簡單的功能也會幫助大家更好地進行圖紙繪制，希望大家都能較好地掌握這些技能。
