在使用CAD軟件繪圖時，我們會經常需要畫一些30度、45度、90度等常用的角度，但如何需要繪制13度、27度等特殊角度的夾角呢，現在來學習一下吧，詳細步驟如下：
1、首先打開CAD軟件，在命令行輸入DS命令快捷鍵，進入對象捕捉，點擊出現的幾行數字，這些數字是用于捕捉具體角度的。例如我們選擇30,60,90這行，然后點擊直線，畫直線的過程中，角度隨鼠標移動而變動，但是在變動到30度的時候，我們發現有一條綠色的虛線出現了，再移動到60度，90度，都有綠色虛線出現。

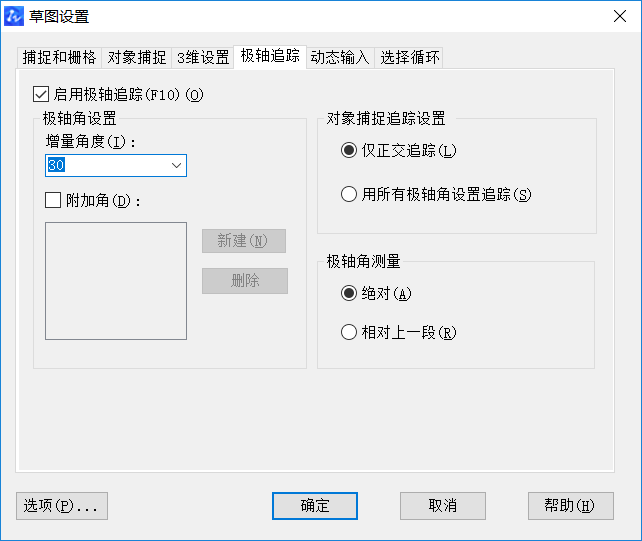

2、可以看出來，出現綠色虛線的時候，其角度都是30的倍數，我們打開極軸追蹤的“正在追蹤設置”，找到增量角，發現這里的數字是30，也就是說按照30的增量遞增，30,60,90,120,150......都可以成功被捕捉到。

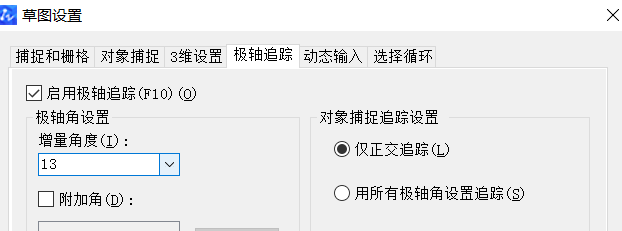

3、所以如果是常用的角度，類可以在極軸捕捉里面選擇一行數進行捕捉。但是如果是不常用的，例如13度這樣的數字怎么辦呢？回到剛剛增量角那里，我們將增量角的數字改成13，再回到主界面進行直線繪制。

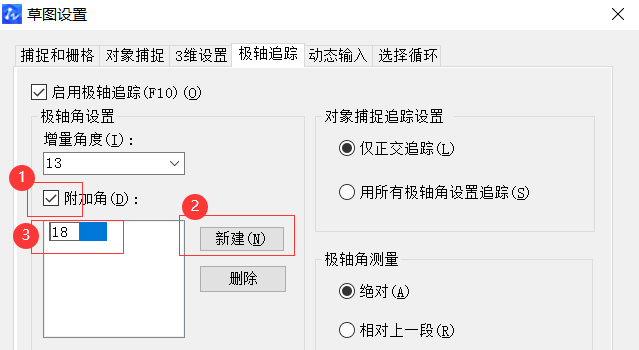

4、這樣設置雖然很精確捕捉到了13度，但是依然是遞增的，就是下一個被捕捉的是26度，假如在繪制時想捕捉一個18度的，這里就無法捕捉到。解決方法是利用附加角。在增量角下面有一個附加角選項，勾選一下，然后點擊新建，輸入18.回到界面，使用直線工具。
5、再次繪制時會發現，在13度的時候出現了捕捉的綠色虛線，在18度時也會出現綠色虛線，但是18的倍數時卻不會出現，可見這樣的設定是針對一個具體數字的。
以上是關于CAD怎樣繪制特殊角度夾角的方法，希望對正在學習CAD的小伙伴有幫助。
