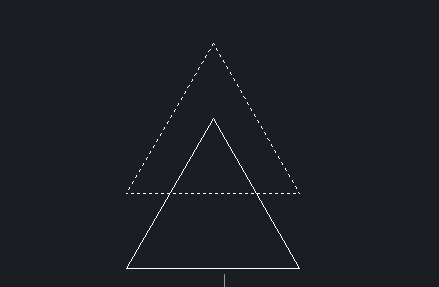

在使用CAD軟件進行繪圖時，有時雖然使用了正確的命令，但操作不正確也會得不到我們想要的效果。例如下面這個問題：為什么CAD拉伸命令不能使圖形拉伸反而移動了呢：
這是因為我們?nèi)x了對象，如果全選，拉伸就是移動，我們只需要選擇拉伸的部位進行拉伸即可。下面我們來看一下應該如何操作，具體步驟如下：

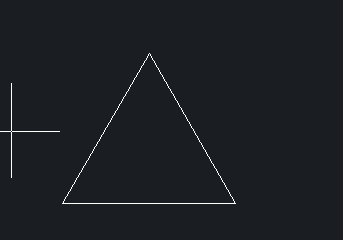

1.打開CAD軟件，例如要拉伸下方這個三角形：

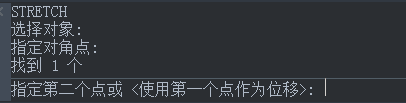

2.在下方命令欄輸入s快捷鍵命令并回車；

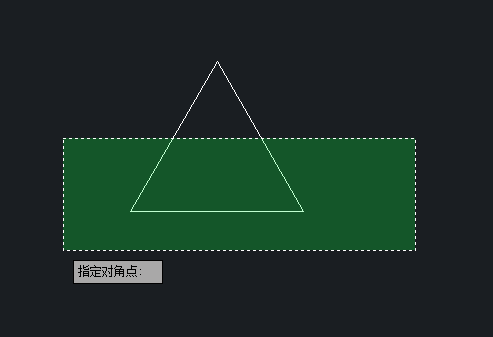

3.接著從右往左框選對象后回車（注：既不能低于下邊界，也不能超過上頂點，必須在需要拉伸的部位之間。）如下圖所示：
4.然后根據提示指定基點：

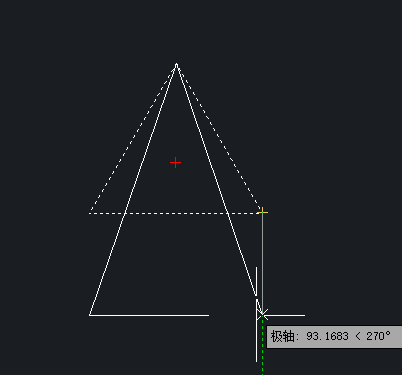

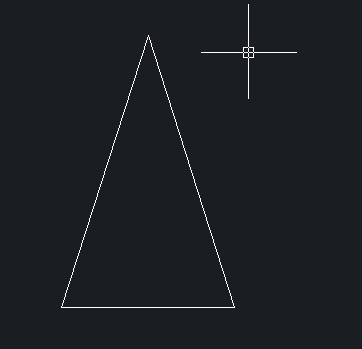

5.根據繪圖要求拉伸到指定位置并單擊即可完成拉伸：
那么在CAD中關于拉伸命令的使用介紹到這里，之前如果沒有成功操作這個命令的小伙伴可以再嘗試一下，希望對大家有所幫助。
