某些圖紙的對象拷貝粘貼無效,對象移動、復制等同類操作后保存出錯或保存再打開出錯,一般方法操作:通過“文件”-“繪圖實用程序”-“修復”或“清理”、“文件”-“輸出”到塊、“文件”-“另存為”DXF文件,發現這個無法解決問題,那么有效的解決方法是什么呢,一起來看一下吧:

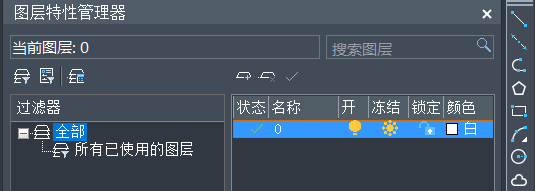

1)打開原圖,不做拷貝粘貼、移動、復制等任何引起錯誤的操作。 -- 在工具欄“格式”-“圖層”打開[圖層特征管理器],關閉不需要的圖層,刪除不需要的對象。

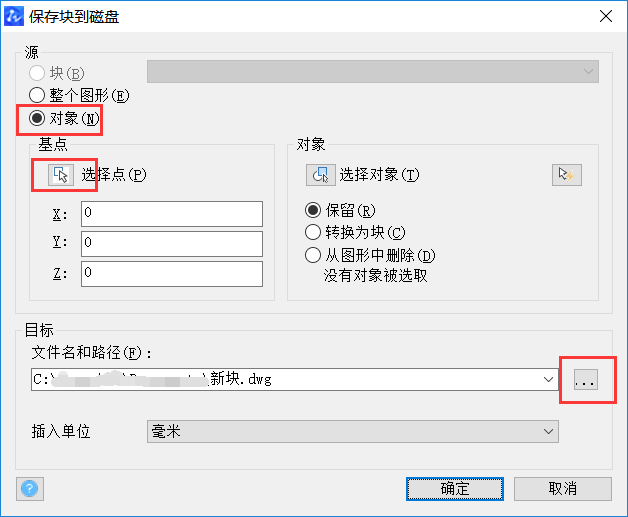

2)在命令行輸入wblock(寫塊)命令,彈出[寫塊]對話框。操作要點:在[源]欄中選[對象];在[基點]欄中按[拾取點],在圖中一般可指定已經選中的對象的大致中央或某個對象端點,鼠標左鍵返回[寫塊]窗口;在[文件名和路徑欄]右邊按[…],出現[瀏覽圖形文件]對話框,其中[文件類型]一定要選DXF,在[文件名]位置寫一個文件名(例如1.dxf),按[保存],返回[寫塊]窗口;按[確定]。 -- 新建(qnew)一張DWG圖紙。

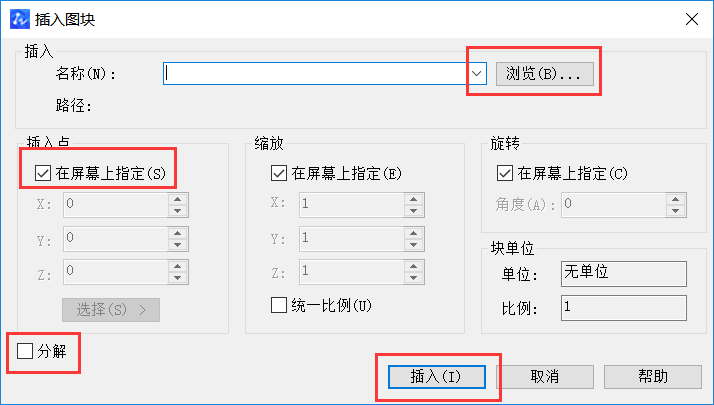

3)在工具欄“插入”-“塊”(insert)打開[插入]對話框。操作要點:在[名稱]欄右邊按[瀏覽],選擇剛才制作的DXF文件(如1.dxf),[打開];在[插入點]欄選擇[在屏幕上指定](這樣使下面的操作比較方便);[分解]選框通常不要選中(否則有時可能亂圖);按[確定];用鼠標在新圖上指定一點,這時DXF文件的圖形以一個塊被放在新圖中。

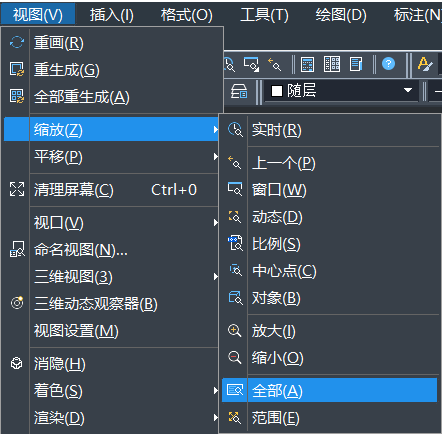

4)如果在屏幕上看不到新圖塊,是因為視圖比例不合適。在工具欄“視圖”-“縮放”選“全部”即可,或在命令行輸入zoom(視圖縮放)命令,輸入a “回車”。

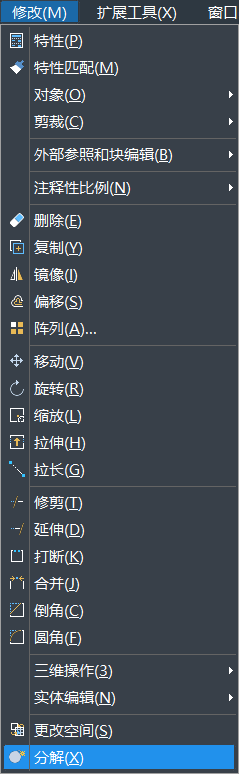

5)使用工具欄“修改”-“分解”(explode),可以分解上述由DXF文件放進來的圖塊,原圖中的對象即復原;如果出現亂圖,按Ctrl+C或命令行輸入u“回車”,取消explode操作。 即問題解決了。
以上操作雖然看起來較復雜,但是都比較好理解,有需要的小伙伴可以根據自己的實際需求參考上述步驟進行操作,希望對你們有幫助。
