CAD圖和坐標系突然消失該如何處理
在使用CAD軟件繪圖時，畫著畫著，圖可能會突然不見，或者打開時發現坐標系消失了，這個時候我們該如何處理呢，今天這篇文章分享一些解決方法給大家，具體如下：
1.圖消失時，讓圖再現的方法非常簡單，只需要在鼠標中鍵點擊兩下即可。
2.坐標系消失時，嘗試了無論是縮小放大圖紙也沒有用后，其實這是坐標系被隱藏了。只要打開圖標設置即可，步驟如下：
（1）在下方命令行輸入快捷鍵命令符“UC”或者全稱“UCSMAN”，進入用戶坐標系面板，如下圖所示：

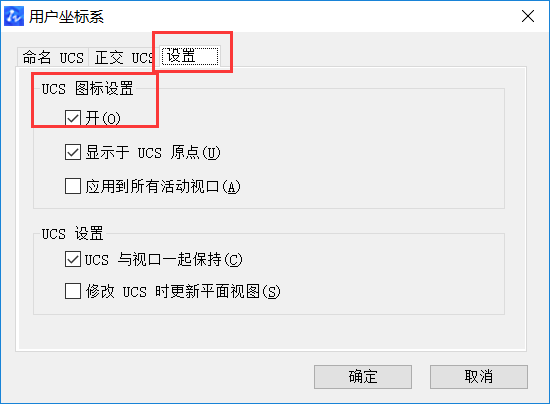

（2）在打開的【用戶坐標系】對話框中選中【設置】，接著在【UCS圖標設置】下將圖標打開即可，則坐標系出現，如下圖所示：

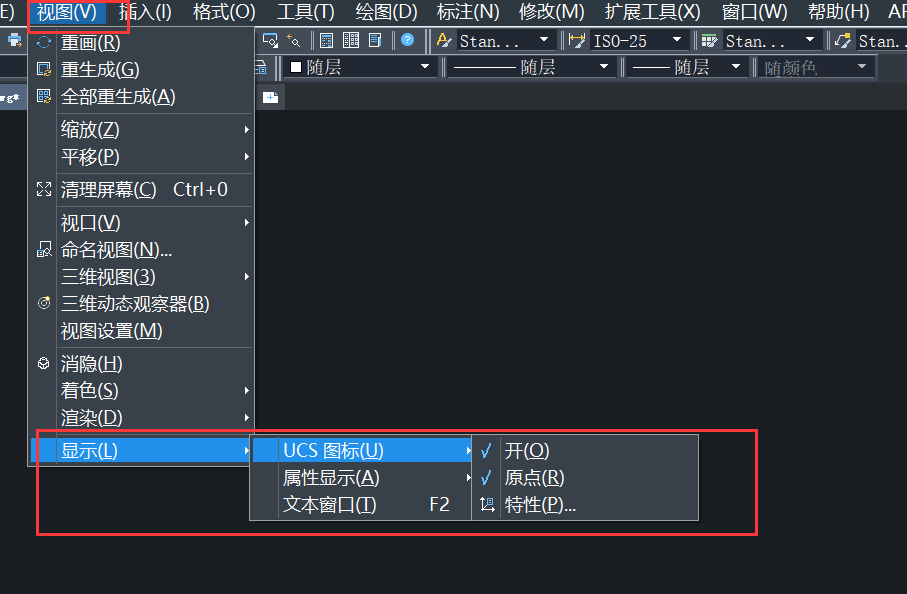

（3）或直接點擊上方工具欄【視圖】——【顯示】——【UCS圖標】，如下圖所示：
在使用CAD過程中，可能會發生很多未知的情況，我們每多學一個新的技能，對我們自身操作的快捷方便會更有幫助，相信正在學習CAD的小伙伴們會越來越好。
