在使用CAD過程中，我們經常需要擴大或縮小圖形進行不同的調整，那么如何縮小圖形呢，今天分享一下CAD中縮小圖形的方法，可以使用鼠標縮小，可以使用命令縮小，還可以使用工具縮小，具體介紹如下：
方法一：
1、首先打開CAD軟件，打開需要操作的圖紙；
2、在CAD中使用鼠標滾輪向下滾動就 會使CAD圖形縮小，向上滾動滾輪就會使CAD圖形放大。
方法二：
1、點擊選擇CAD實時縮放工具，按住鼠標向上拖就會使CAD圖形放大，向下拖就會使CAD圖形縮小。
方法三：

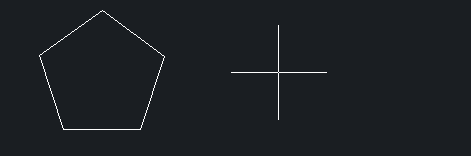

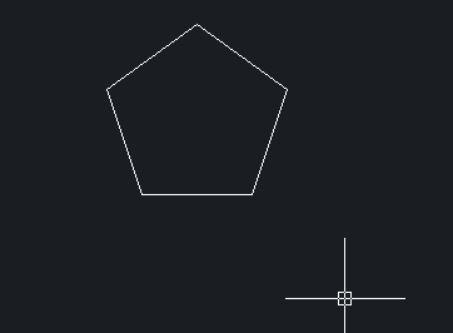

以下圖五邊形為例：

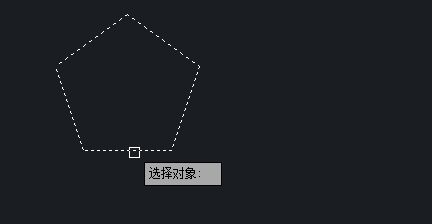

1.在下方命令行輸入SC快捷鍵后回車，選擇需要縮放的五邊形對象，按回車鍵確認，如下圖所示：
2.接著根據提示繼續指定縮放基點，這里選擇五邊形左下角的端點，如下圖所示：
3.然后指定比例因子，根據自己實際需要填入，然后回車，如下圖所示：

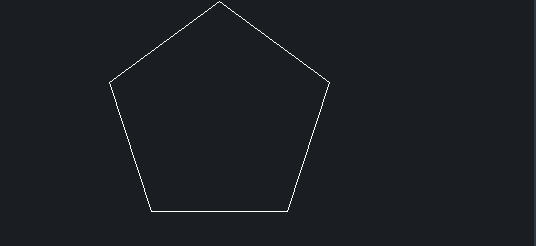

4.則五邊形縮放完成，如下圖所示：
以上是在CAD中關于縮小圖形的方法學習，大家多學多練很快就可以掌握相關的技巧了。
