在CAD中，打斷命令可以打斷單一對象，使之成為兩個獨立的對象，而且這兩個對象也都具有相同的性質，還可以單獨編輯它們的性質。打斷命令在日常制圖中十分常用，本文將詳細介紹如何運用BREAK命令打斷對象。

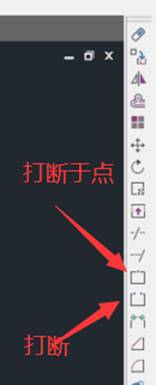

打斷分為兩種情況，打斷和打斷于點。可以在頁面右邊菜單欄選中【打斷于點】或【打斷】啟動打斷命令，也可以直接在命令行輸入BREAK(BR)命令。

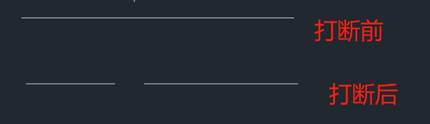

當我們要在線上放文字或圖塊時，可以用打斷命令將線斷開，通常需要指定兩個點，制定后圖形將被打斷成兩個對象，兩點之間是空白間隔。

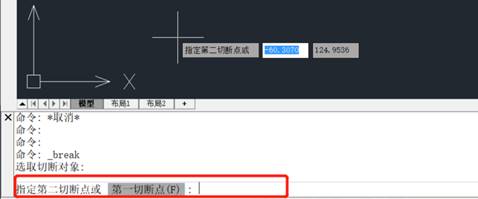

在執行打斷命令的時候，需要注意的是，我們通常在點選對象時，點選的位置會默認作為打斷的第一點，而命令行將直接提示我們接著指定第二點，此時要注意看命令行的提示信息，是繼續選擇指定第二切斷點還是重新選擇第一切斷點；

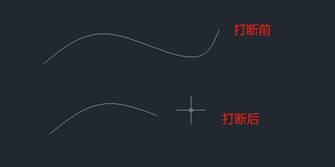

打斷命令不僅可以將直線、圓弧、多段線、樣條曲線、圓環以及其他幾種對象類型一分為二，還可以將其中一端刪除。如果第二點定位到圖形一側端點以外，則可以將圖形的一端全部切掉。
以上就是BREAK命令在打斷對象上的運用，你掌握了嗎？
