在我們的生產設計領域，材料的預訂是一件重要而有時效的工作。往往在接訂單前，我們需要知道做這個產品的原材料是多大、成本是多少。在工程、中央空調、化工等產業，很多產品是通過卷板鋼材進行焊接而成。應用場景如下：

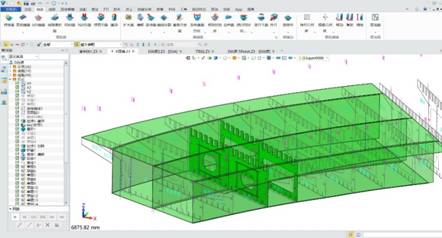

應用場景一：鋼架橋梁工程


 插圖1

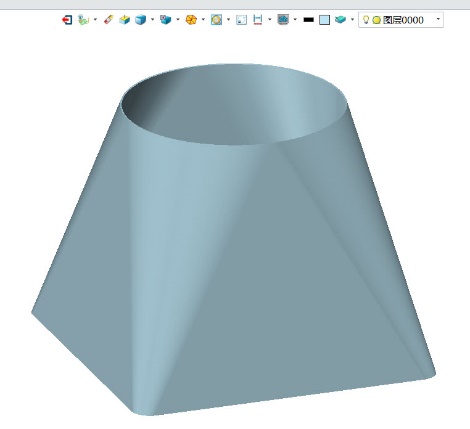

應用場景二：中央空調管道


 插圖2

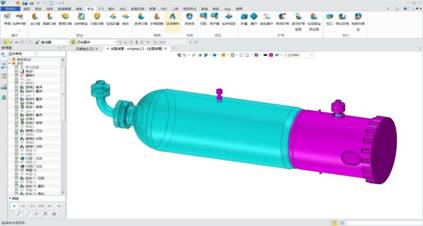

應用場景三：化工罐體


 插圖3

在這些領域，產品大多是通過購進平整鋼板然后通過壓型、卷曲等工藝，最后焊接而成。所以在前期，產品需要使用多大的平板材料，是至關重要的。平板材料的數據直接決定著報價。數據的準確與否，直接決定報價與實際成本的差距，關乎企業利潤。同時，報價也是有時效性的。往往留給企業的報價時間是很短的，可能客戶發了資料，要求馬上報一個價格，那么僅憑經驗，可能是不可靠的。所以展開平面功能，對這些應用場景是很有幫助的。它能快速將異形曲面展開成平面，從而快速得出周長、面積等重要數據。

在先前，我們遇到這種報價的需求，都是依據以往積累的經驗，通過相互之間的比例來初步計算，得出原材料的需求量。但是這種方式對類型相同的，是有用的。但是對新產品，就沒有參考價值了。同時即使是憑經驗，誤差也是比較大的。不準確的數據會直接影響報價，從而最終影響訂單的質量。

中望3D2017 SP版新增了“展開平面”功能，可以很好地解決以上問題。此功能可以將單張及多張異性曲面進行真實展開。展開的平面輪廓與產品實際訂料尺寸非常接近，這些數據可以用在報價、訂料等多種用途。

下面我們以一個典型的化工罐體為例，來講解如何使用中望3D中的“展開平面”功能。

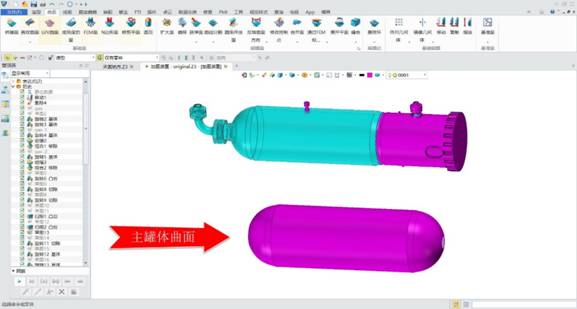

1) 主罐體曲面如下：


 插圖4

2) 使用曲面選項卡下的“展開平面”功能


 插圖5

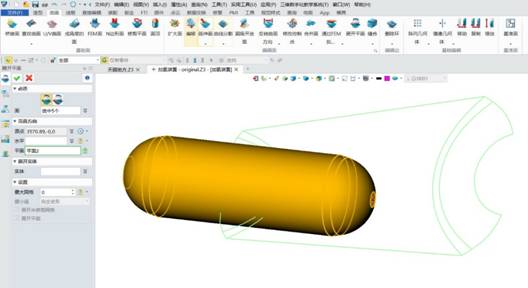

3) 選擇罐體的所有曲面


 插圖6

原點可以控制哪一點與坐標原點重合

平面可控制展開的平面輪廓位于哪一個平面上

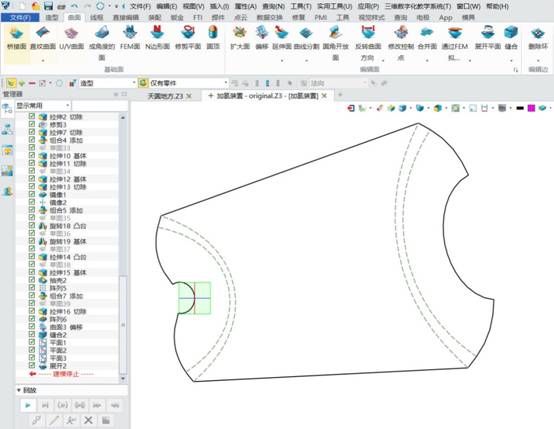

4) 選項設定之后，確定完成得到的輪廓如下：


 插圖7

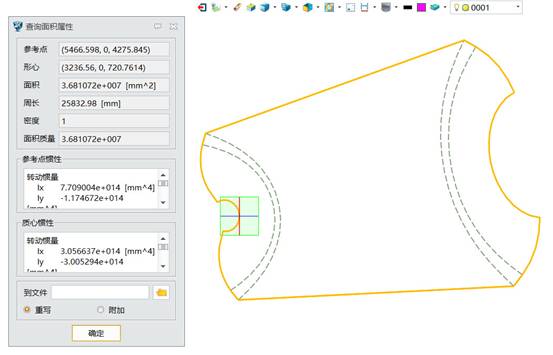

5) 此時，可以使用中望3D中的查詢功能，快速得出展開輪廓的周長、面積等數據。同時如果板材以重量計價，可以通過面積數據快速得出重量值，從而做到報價心中有底。


 插圖8

中望3D的展開平面功能，可以展開任意形狀的曲面。這些展開得到的輪廓可以用來計算周長、面積等數據，從而為使用者提供更加準確的報價依據。
