江蘇某公司是專業電路板的制造廠家,設計師們日常工作中會接到客戶發來的不同格式的三維模型文件,使用軟件讀取文件后需要進行不同部分的拆分出圖,并且導出DWG格式文件。針對此種情況,中望3D提供了設計師們多種出圖的方式方法。

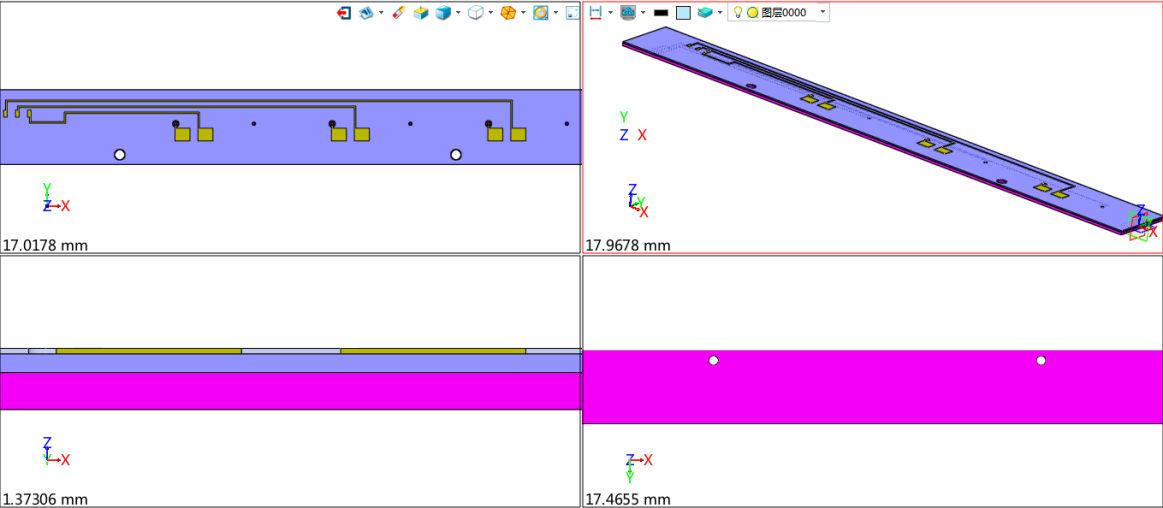

今天先給大家介紹其中一種方法:借助“隱藏”命令進行拆分出圖。我們先來看看需要拆分的三維模型情況,如圖(1)所示
圖(1)
模型分為線路板與孔板兩部分,需要將他們拆分開來進行二維出圖,最終所需二維圖效果如圖(2)所示(左邊為線路板,右邊為孔板)
圖(2)
接下來,我們詳細看看如何通過“隱藏”命令達到所需圖的效果。
首先,點擊“DA工具欄”上的“隱藏”命令,選擇下面的孔板為隱藏對象,進行隱藏,此時,可借助過濾器切換為“造型”來快速選擇
圖(3)
圖(4)

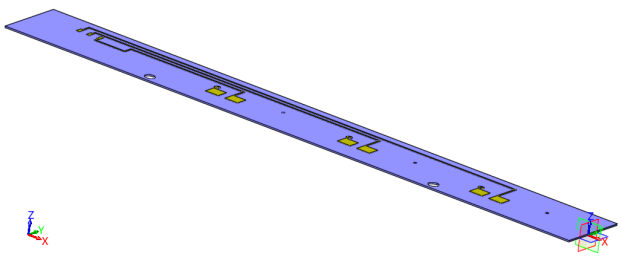

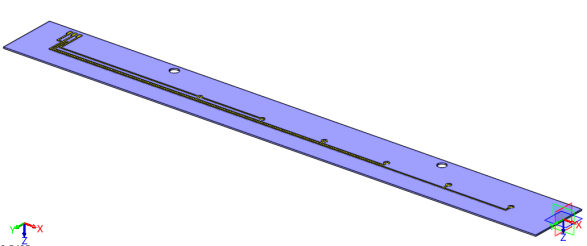

隱藏孔板后,留下的線路板情況如圖(5)所示
圖(5)

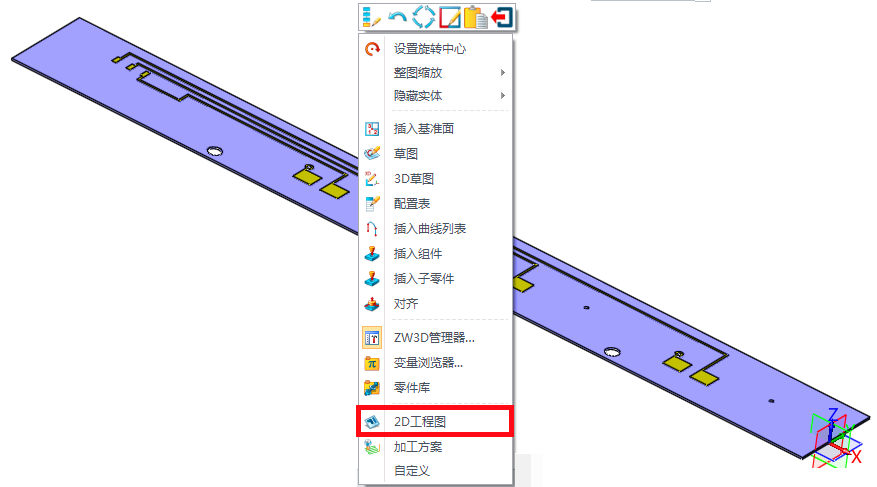

接著在工作區空白處點擊右鍵,選擇右鍵菜單中的“2D工程圖”
圖(6)

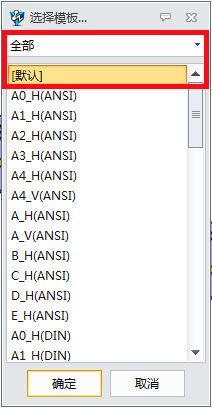

選擇“默認”(可根據實際情況選擇其他的模板),進入工程圖界面
圖(7)

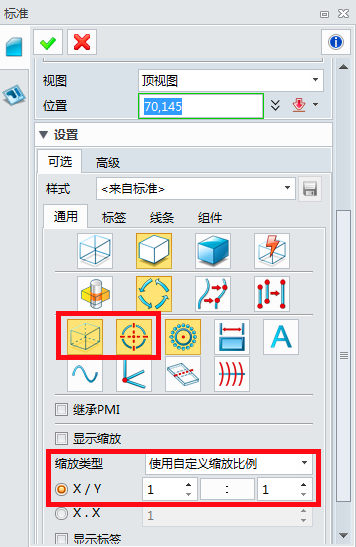

在對話框中的“通用”頁簽中點擊紅框所示按鈕,使他們彈起處于未被選擇的狀態,同時設置所需比例
圖(8)

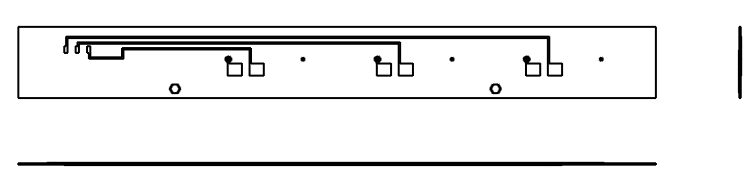

設置完成后,放置所需三視圖如圖(9)所示
圖(9)

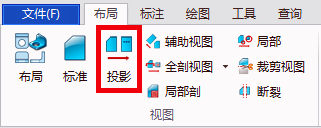

點擊“投影”命令,將線路板背面的形狀進行出圖
圖(10)

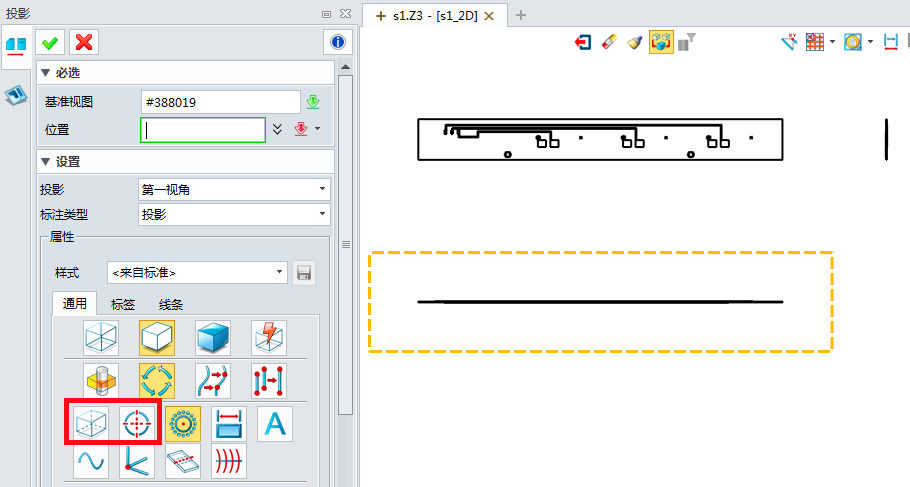

將對話框中紅框所示按鈕彈起處于未選擇狀態,如圖(11)所示
圖(11)
最終結果如圖(12)所示
圖(12)
點擊“退出”按鈕回到三維建模界面
圖(13)
接著,點擊圖(14)所示隱藏命令旁的黑色小三角,選擇“轉換實體可見性”,以便顯示孔板
圖(14)

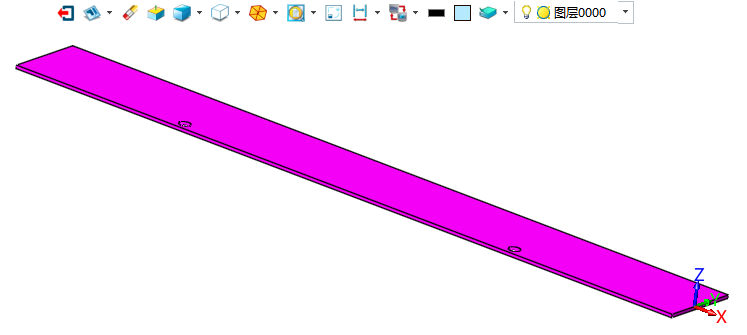

孔板模型如圖(15)所示
圖(15)

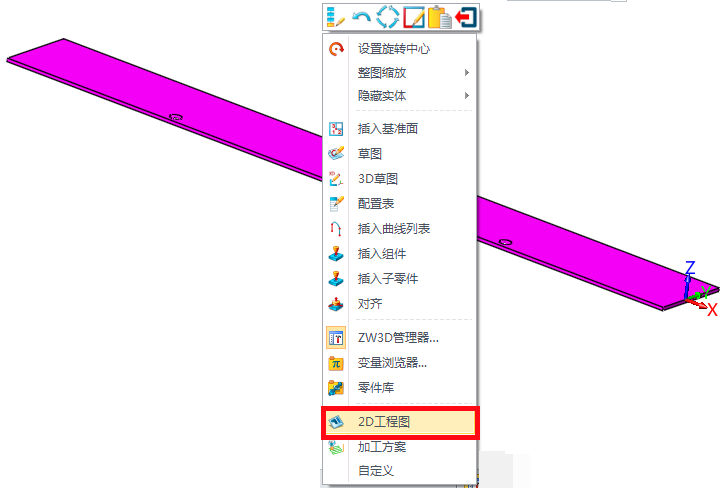

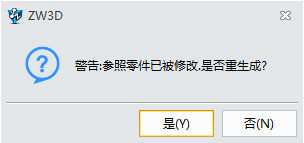

同樣,在工作區空白處點擊右鍵,選擇右鍵菜單中的“2D工程圖”,當提示警告時,選擇“否”,進入工程圖界面
圖(16)
圖(17)
點擊工程圖繪圖區左下角的加號,如圖(18)所示,新建圖紙,以便用來生成孔板的視圖
圖(18)
點擊“布局---標準”命令進行視圖的生成
圖(19)

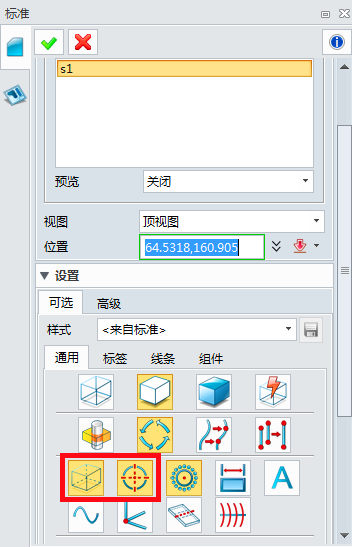

在對話框中點擊紅框所示按鈕使之彈起處于未選擇狀態,生成如圖所示的孔板視圖
圖(20)

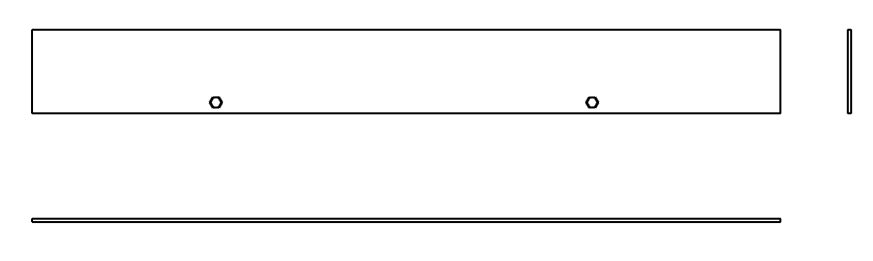

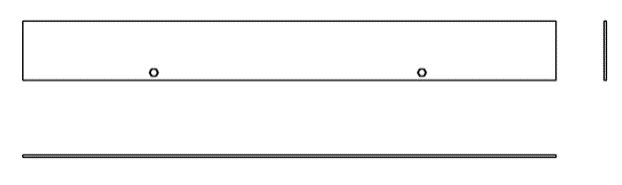

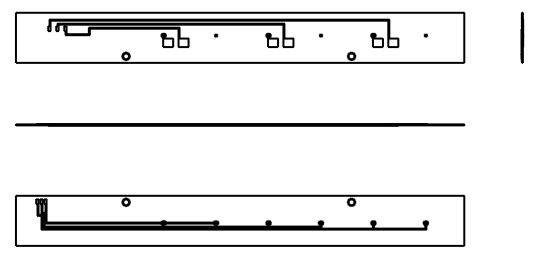

孔板三視圖如圖(21)所示
圖(21)

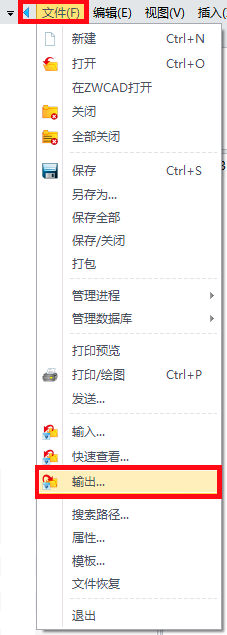

最后,我們來看看如何導出為DWG格式文件。點擊菜單“文件---輸出”命令,打開對話框
圖(22)

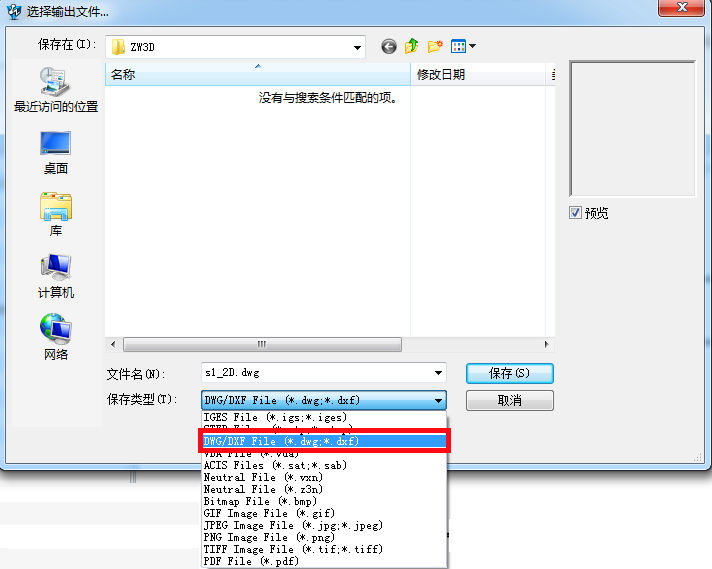

設置保存的“文件名”以及“保存類型”為DWG,點擊“保存”
圖(23)

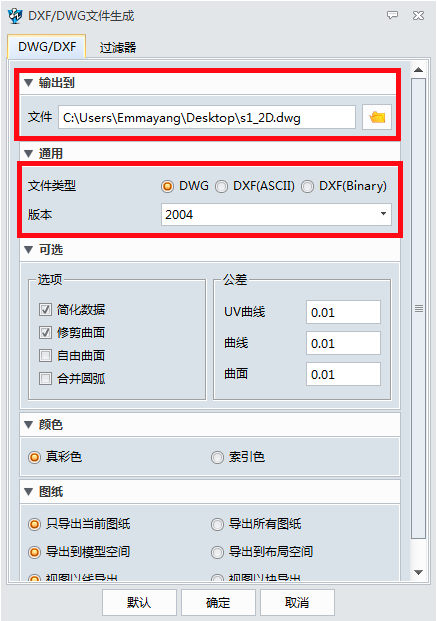

設置保存路徑以及輸出版本等相關信息后,點擊“確定”即可輸出所需二維文件。
圖(24)
綜上所述,靈活的使用“隱藏”命令,不但可以讓我們的設計高效,也能提供不同部分出圖要求的工程師們有效出圖。
