在企業中，圖紙的標注都有一套嚴格的標準。在我們出圖紙時，需要依據標準來對圖紙進行標注。如果每張圖紙都需要去修改標注樣式，一是效率低下、二是容易出錯。本文將介紹在中望3D中如何自定義工程圖標注樣式。

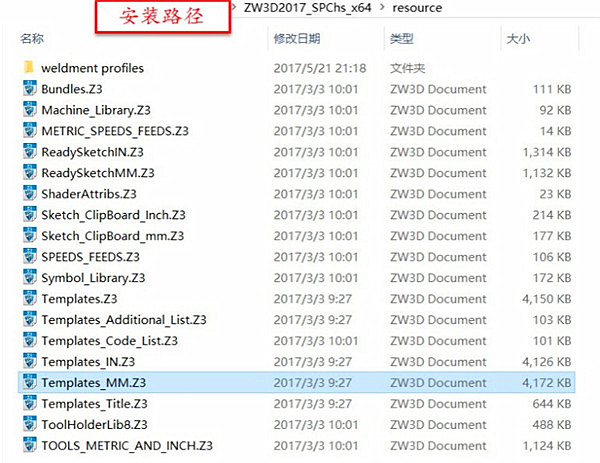

1.在修改模板之前，需要確認安裝目錄下的“Templates_MM.Z3”是可修改的（此文件修改以mm毫米為主單位的模板）。如果此文件不能修改、保存，則需要去掉此文件的“只讀”屬性。

此文件的路徑是：安裝目錄\ZW3D2017_SPChs_x64\resource；

如果是以英寸為主單位的，需要修改的文件是“Templates_IN.Z3”；

在修改模板文件之前，建議將此文件做一個備份，以便后續還需要再次用到此標準默認模板。

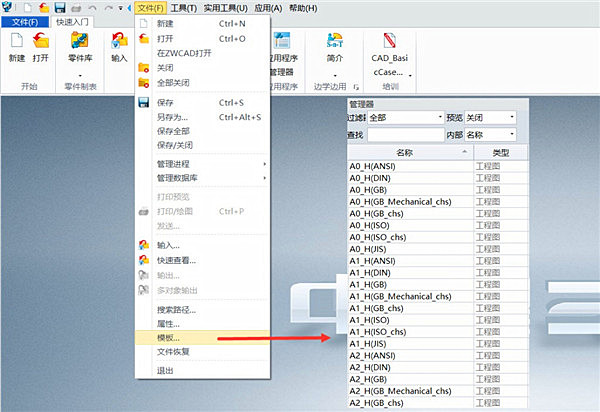

2.單擊文件下的模板。

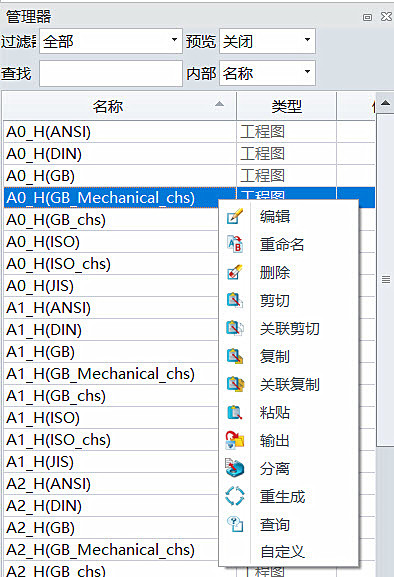

3.在模板管理器中，用戶選中模板文件，可以進行復制、粘貼、重命名等操作。

為了后續調用時選擇方便，用戶可以只留下工作中所需要的圖紙大小模板、并將其改名為清晰的標識，其余不用到的模板，將它們刪除。這樣在后續調用模板時，模板文件會少，名稱清晰，選擇方便。

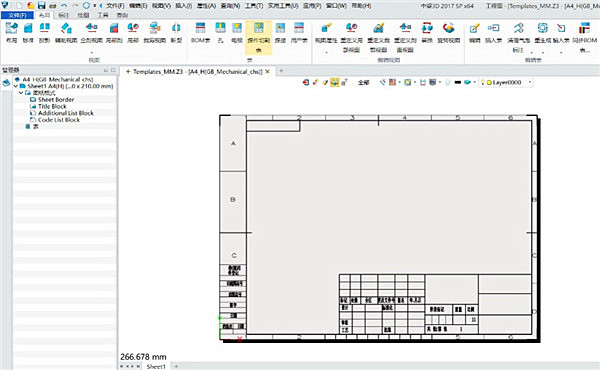

4.選中一個模板，雙擊進入，此時進入模板修改環境。

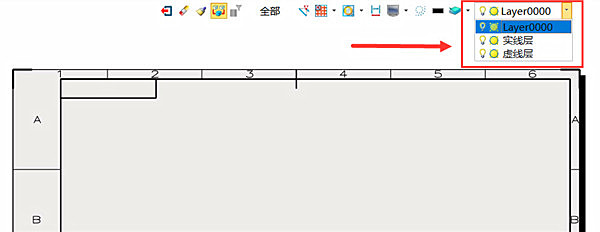

5.用戶如果除了標注樣式之外，對視圖線型所屬的圖層也有要求，則先將所需要的圖層創建好。如下圖，創建了兩個示例圖層。

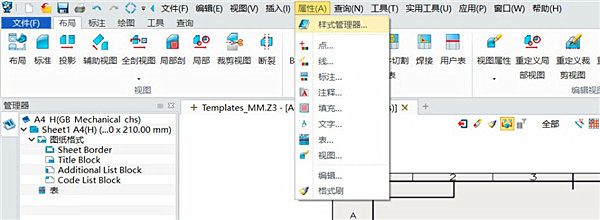

6.選擇屬性-樣式管理器。

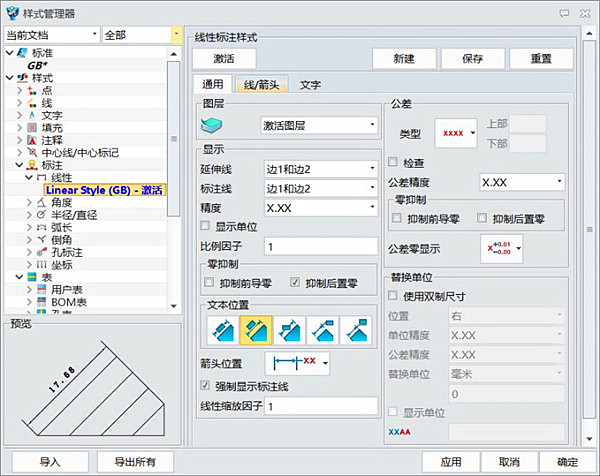

7.在樣式管理器中，按照企業的標準，修改各項標注的樣式。

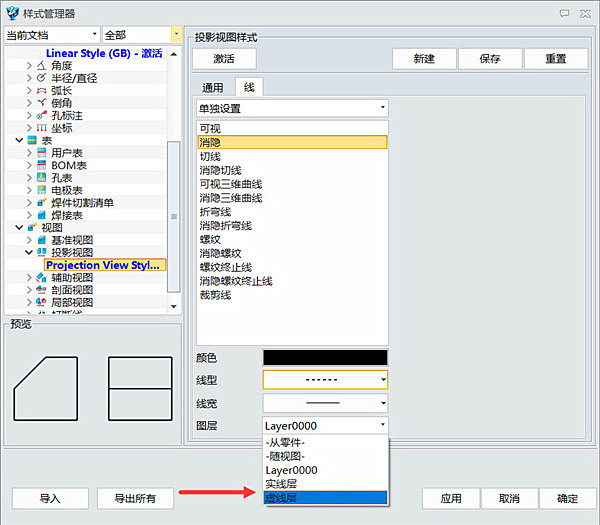

8.同時各項視圖中線條所歸屬的圖層，也可在此預先定義。視圖中的各種線條可以歸屬在用戶預先設定好的圖層中。

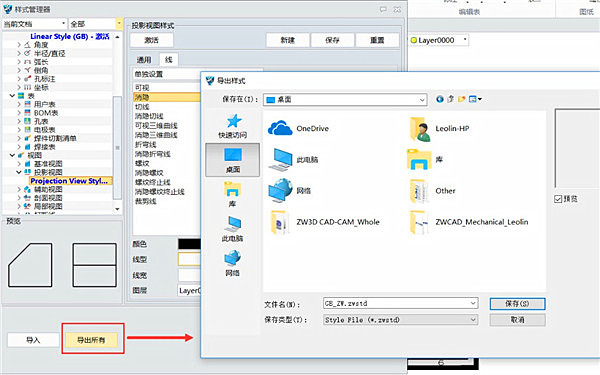

9.修改定義好所有標注及樣式后，可以將所有設置保存為文檔。

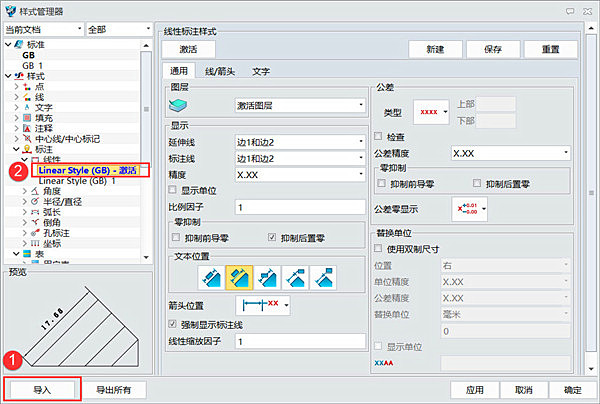

10.其他圖紙大小的模板，比如A3、A2等，可以在修改標注樣式屬性時，將保存的設置進行導入，既可節省時間，也可保證正確。只是這里需要注意的時，用戶需要確定導入之后，修改正確的選項是“激活”的。如下圖：

所有圖紙大小的模板都一一進行修改之后，保存模板文件。這樣，以后每次使用圖紙模板進行標注時，默認的標注樣式及屬性就是符合企業標準的圖紙了。
