使用過二維CAD的工程師們都知道圖塊，因為圖塊可以重復插入、做成圖庫，減少重復操作，所以被廣泛使用。而在使用三維CAD軟件在進行建模過程中也會存在重復繪制某些草圖的情況，這無形中降低了產品的設計效率，從而工程師們希望能夠將這些重復繪制的草圖做成塊形式，從而可以有效并高效的設計。
鑒于工程師們工作中對草圖的重復繪制情況，中望3D在基于二維CAD圖塊的基礎上，提出了草圖塊的概念，并將它進行了擴展。
中望3D2017新增的草圖塊功能，分為剛性塊與柔性塊。顧名思義，剛性塊表示其形狀保持不變，僅作為一個整體插入以及與其他的草圖進行約束等操作。而柔性塊的形狀在引用的草圖中是可變的，可被其他的草圖對象所修改。這無形中為工程師們繪制草圖時提供了多種可能。

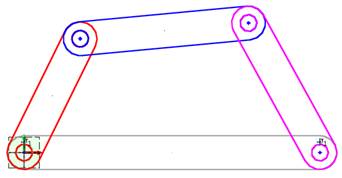

接下來以四連桿機構為例，深入了解中望3D草圖塊的應用：
圖1

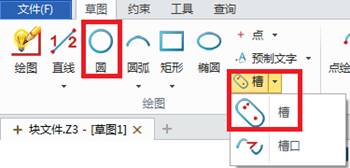

首先，我們進入草圖環境，利用“槽”與“圓”命令，分別繪制連桿的各部分結構。點擊“槽”與“圓”命令，繪制四個連桿機構的外形，如圖所示
圖2

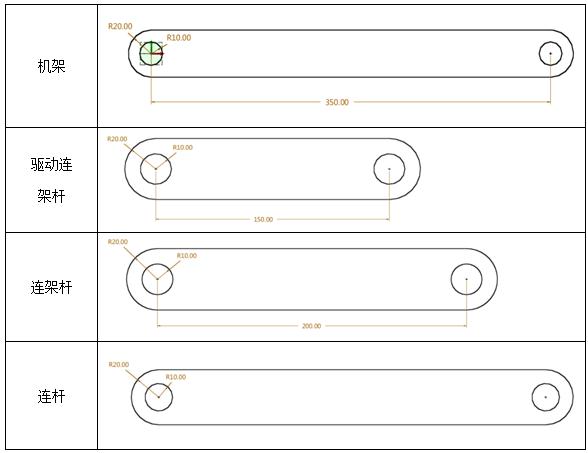

繪制的連桿機構具體尺寸如表所示
使用“制作塊”命令，進行塊的設定，分別將機架、驅動連架桿、連架桿設定為“剛性塊”，將連桿設定為“柔性塊”。
圖3

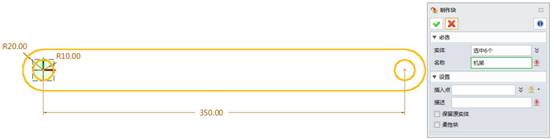

點擊“制作塊”，選中“機架”草圖，命名為“機架”，“插入點”可根據需要設定，點擊確定即可完成設置，此種設置為“剛性塊”屬性。
圖4

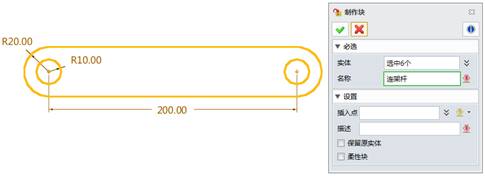

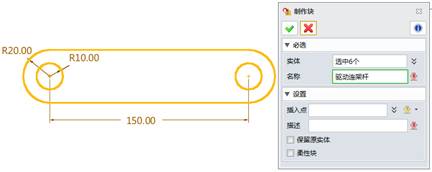

以同樣的方法設置驅動連架桿、連架桿為“剛性塊”，如圖所示
圖5
圖6

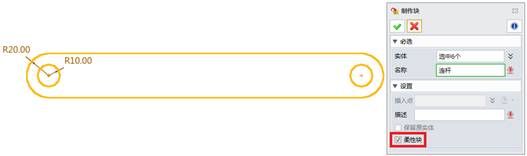

同樣點擊“制作塊”命令進行連桿的塊設置，但在設置時需要勾選“柔性塊”屬性，以便賦予連桿塊相關屬性，在后續調用時，它能自由變化。
圖7
此時，草圖塊的制作完成。
接著，我們將前面制作的草圖塊進行插入。點擊“插入塊”，將四連桿機構所需的各個塊插入到草圖環境中
圖8
通過“點重合”約束，將各部分構成四連桿機構的初始狀態，并給機架一個“點水平”約束
圖9
四連桿機構初始狀態如下：
圖10

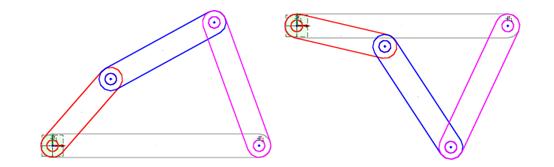

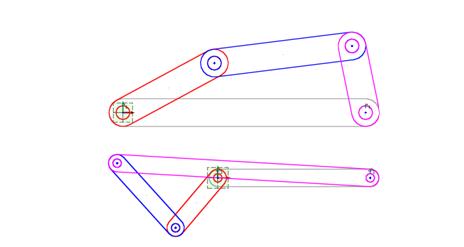

拖拽連架桿（藍色）跟連桿（紫色）的重合點，即可看到拖拽過程中連桿的變化，從而模擬連桿機構的狀態
圖11
若需要將連桿變為剛性塊，可打開“塊管理”進行修改，此時可看到作為柔性塊的連桿是以斜體表示的
圖12

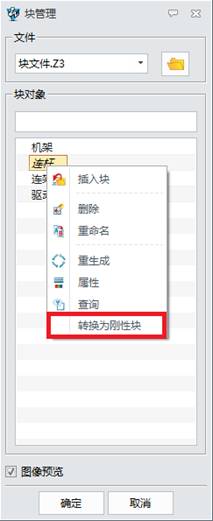

在“塊管理”對話框中對連桿點擊右鍵，選擇“轉換為剛性塊”，修改方式如圖所示
圖13
此時，連桿長度將不再隨著拖拽狀態的變化而變化
圖14
綜上所述，中望3D的草圖塊可有效提高工程師們繪制草圖的效率，從而提高產品的設計效率。并可根據設計需要進行剛性塊與柔性塊的設置，剛柔并進的方式讓我們的設計更加有意義，快來試試吧！
