之前與大家享了使用中望3D對全國三維CAD大賽賽題零件的造型方法，這一篇我們來介紹下如何使用中望3D軟件求體積、重心和參數計算。當然我的方法肯定不是唯一的方法，大家可以嘗試用中望3D這款三維CAD軟件試一試，也可以用其他的三維CAD軟件來求解。希望高手們多多切磋交流。

       題目：

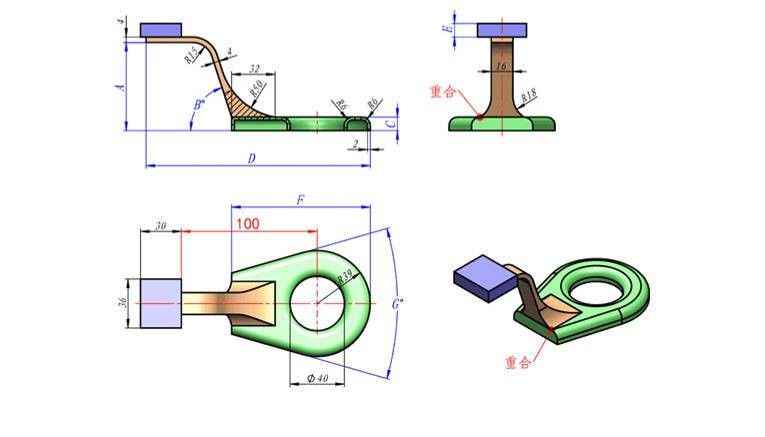

       7、參照下圖構建立體模型，為便于描述其中的形態關系，用三種顏色表示。其中綠色部分是壁厚為2的等壁厚形體。請問：
       1、模型的體積是多少？
       2、假設模型按照前視圖形態放置在水平平臺上（即綠色區域的底部接觸平臺）。如果保障整個模型不傾倒，即整個模型的重心坐標在底面的投影落在綠色部分范圍之內，紅色尺寸所能達到的最大值是多少？



中望3D挑戰全國三維CAD大賽之解題步驟

中望3D挑戰全國三維CAD大賽之解題步驟

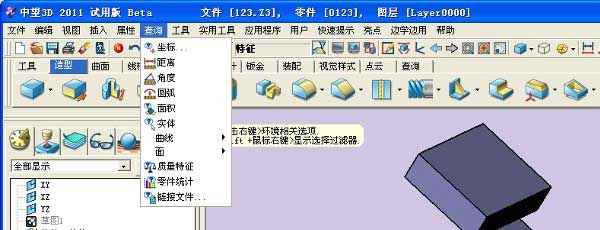

       打開上一步繪制的實體文件，選擇【查詢】-【質量特性】如圖1所示。

中望3D挑戰全國三維CAD大賽之解題步驟
圖1

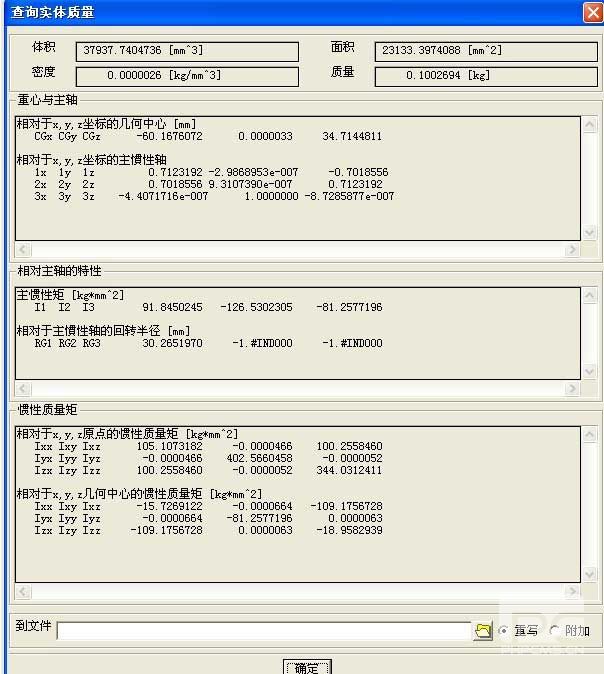

       選擇實體，單擊確定，彈出如圖2所示對話框。查得實體體積為37937.7，與答案數值相差小于1%。實體繪制正確。題目1完成。

中望3D挑戰全國三維CAD大賽之解題步驟
圖2

       根據圖2查得，當前零件重心坐標為中望3D挑戰全國三維CAD大賽之解題步驟 ，根據圖1-1得知坐標系原點到綠色部分最左端的距離為63。所以，只要重心落在X-63以內，零件均不會傾倒。

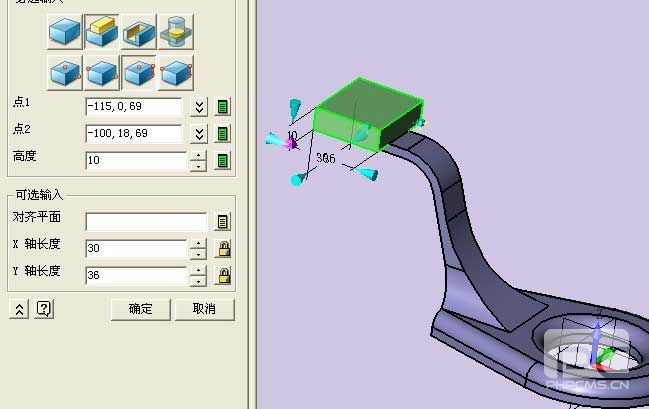

       在管理器上選擇六面體功能單擊右鍵選擇【重定義】命令，重新編輯六面體。如圖3所示

中望3D挑戰全國三維CAD大賽之解題步驟
圖3

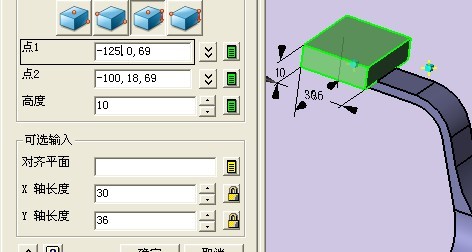

       減小點1 的X軸數值，輸入-125，如圖4所示。

中望3D挑戰全國三維CAD大賽之解題步驟
圖4

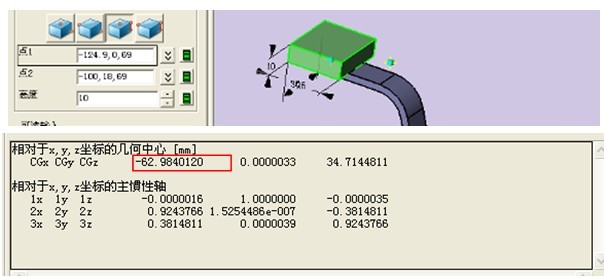

       再次計算重心，測得重心坐標已經在綠色部分外，但已經相差不大。

中望3D挑戰全國三維CAD大賽之解題步驟
圖5

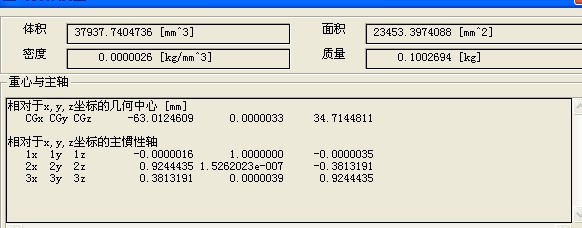

       依此方法繼續調整六面體點1的X坐標，精確到一位小數。最后得出X-124.9為最優尺寸。如圖6所示。

中望3D挑戰全國三維CAD大賽之解題步驟
圖6

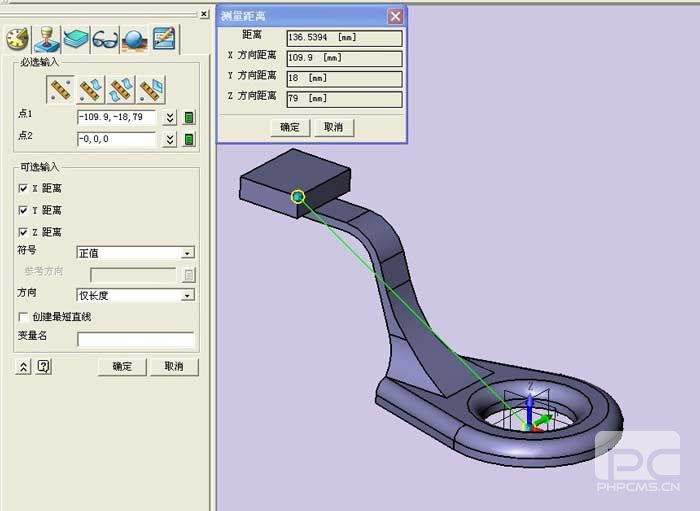

       使用【查詢】-【距離】，在屏幕上單擊鼠標右鍵，選擇特征點，選擇如圖7所示兩點，觀察X方向距離為109.9，答案計算正確。題目2完成。

中望3D挑戰全國三維CAD大賽之解題步驟
圖7

       作為一款國產的三維CAD軟件，中望3D軟件還是非常不錯的，高端軟件能實現的功能，他一個也不少，而且很多建模思路都是和我們中國人的想法很接近，學習起來也非常容易。我個人就沒有特別去學，中望軟件拿來就非常上手，稍稍研究了些時日，越來越喜歡了。
