9月23日，三維CAD中望3D 2014 SP版正式全球發布，引發廣大用戶的關注。新版本在其固有強大的數據兼容性方面又有了新的突破——三維CAD中望3D 2014SP無縫兼容JT格式，包括支持線框?qū)ο蟆㈩伾膶?dǎo)入導出、三維離散數據（JT Facet Data）的導入，還實現了3種裝配導出方式。

       此次中望3D2014SP版新增兼容JT格式，是考慮到JT格式在行業應用及未來工業4.0時代PLM應用的重要性。因?yàn)镴T文件格式是一種不包含歷史特征的輕型3D模型文件格式，所以可以實現更安全的數據共享和協作，特別在汽車、航空、國防、造船、機械和設備工程等眾多行業和學科中應用非常廣泛。通過中望3D2014SP版的JT格式輸入輸出功能，將幫助企業提升內外信息交互質量，還能使企業應用更靈活，更加得心應手，給企業帶來意想不到的效益。

       中望3D2014 SP版如何快速輸入JT格式：

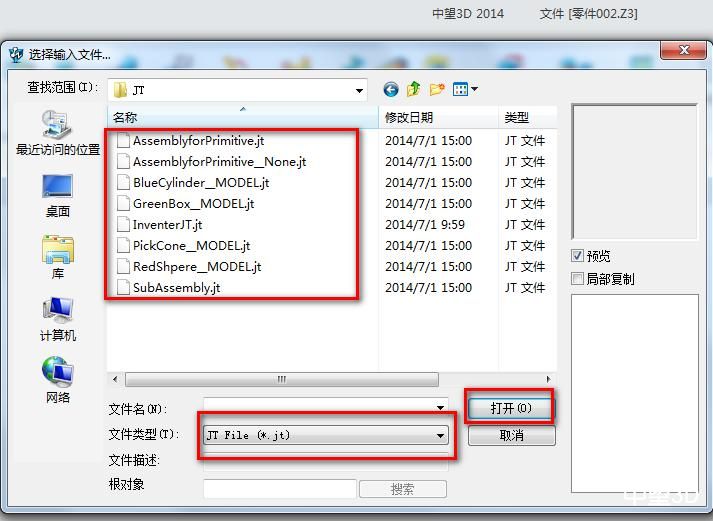

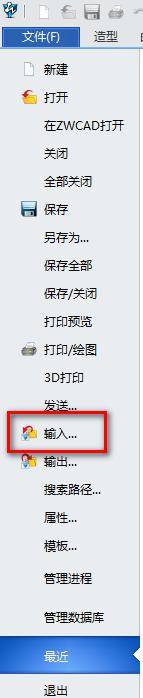

       1. 啟動中望3D-----點擊文件------輸入，找到JT文件存儲位置，選擇“JT”文件，如下圖所示：





三維CAD中望3D支持JT文件格式與時代接軌

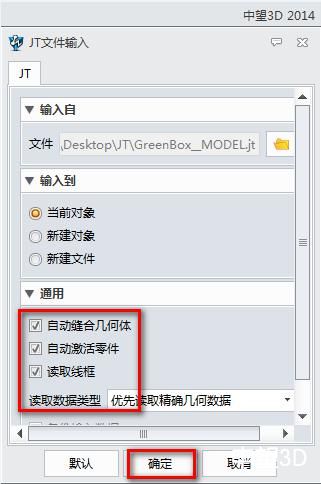

       2. 點擊“打開”彈出如下對話框，對此進行設置，如“自動縫合幾何體”等，靈活方便，提高設計師的設計效率。見下圖：

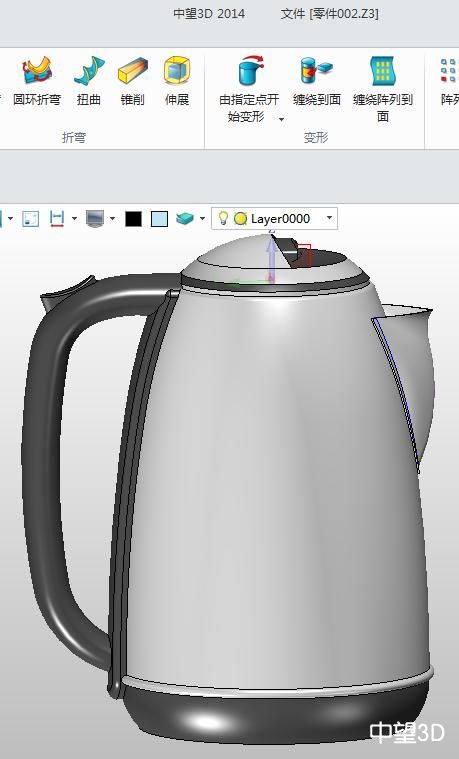

       3. 點擊“確定”則可以快速輸入”JT”文件，便于設計師工作。如下圖所示：


       中望3D2014 SP版如何快速輸出JT格式：

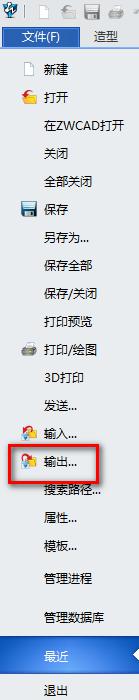

       1. 啟動中望3D，選中要輸出的對象，點擊文件------輸出，如下圖：

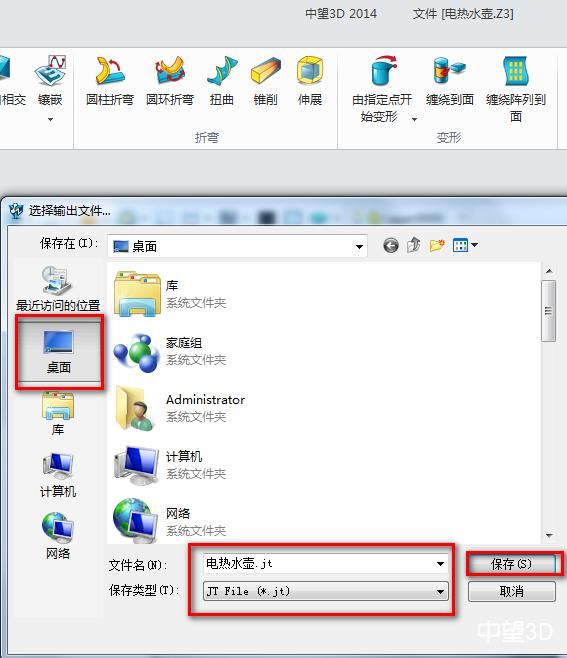

       2. 彈出如下對話框，保存類型選取“JT”文件，選擇保存路徑，如下圖所示：


       3. 則可以另存出JT文件格式，整個過程操作簡單快捷。如下圖所示：


       中望3D 2014 SP版對JT格式的兼容，方便了新形式下產品數據的交互，很好地滿足了客戶對這種數據輸出與輸入的需求。除此之外，中望3D 2014 SP版還結合全面完善的建模功能，讓三維CAD設計更加靈動自如；重點強化CAM功能，加速?gòu)娜SCAD設計到制造的一步到位！ 想要體驗更多中望3D2014SP版的新功能，可以到中望3D官網專題頁面（http://www.zw3d.com.cn/special/list-98.html）免費升級。另外，在該專題頁面還可以參加最新的互動培訓，進一步了解最新的改進功能，幫助你設計更優秀的獎品，在第三屆中望3D全球創新設計大賽，爭奪十萬元大獎！
