CAD平臺可以使用的序號及球標工具
在CAD制圖中，你是否還在為一個一個地手動繪制圓圈、輸入文本、對齊序號而焦頭爛額？當設計發生變更時，重新編號更是如同噩夢，極易出錯且耗時費力。特別是在出裝配圖、生成BOM（物料清單）時，序號和球標的規范性與準確性直接關系到生產效率。幸運的是，現代CAD平臺早已提供了強大的自動化工具。本文將為您深度解析高效、精準的序號及球標工具的使用秘籍，讓您徹底告別重復勞動，實現標注工作的智能化飛躍。
問題描述：
在各類設計過程中（特別是機械設計過程中），經常會需要對繪制的圖元進行引線球標指向或者序號球標指向，雖然CAD機械版提供這類功能，但是如果使用的是CAD平臺軟件，就沒辦法了，那么這里就提供一個便捷的工具可以輕松實現機械軟件里類似的功能。
步驟指引：
1.下載【序號標注.lsp】文件

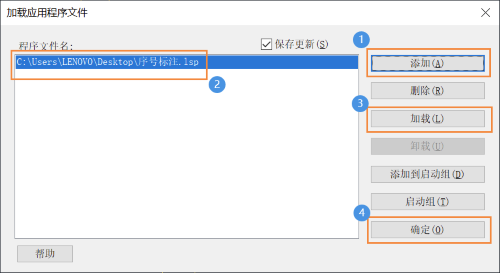

2.在CAD中執行【appload】命令，點擊【添加】按鈕，選擇【序號標注.lsp】文件，然后選擇該工具，點擊【加載】按鈕，點擊【確定】，工具就加載成功了。

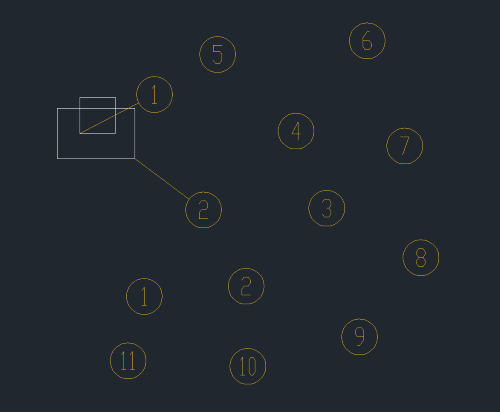

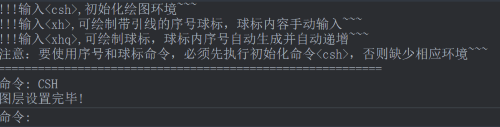

3.加載好工具后，注意看命令欄，會有相應的軟件操作說明，需要先執行【CSH】命令來初始化繪圖空間的環境，然后如果是需要繪制有引線的球標就執行【XH】命令，如果是繪制單純的無引線數字球標就執行【XHQ】即可。
以上就是本篇文章的全部內容，希望有所幫助！
