CAD機械版怎樣提取圖形輪廓

CAD機械版繪圖中,圖形輪廓是機械加工、零件適配的核心依據,比如設計軸類零件時,提取的外圓輪廓直接用于數控車床編程;繪制齒輪嚙合圖時,精準的齒廓提取能保障裝配時齒面貼合無卡頓;甚至制作零件模板時,提取的基礎輪廓可反復復用,減少重復繪圖。那么CAD機械版怎樣提取圖形輪廓呢?想要提升機械繪圖效率、保障輪廓精度,掌握提取方法至關重要,接下來就為大家詳細拆解具體操作步驟。

問題描述:

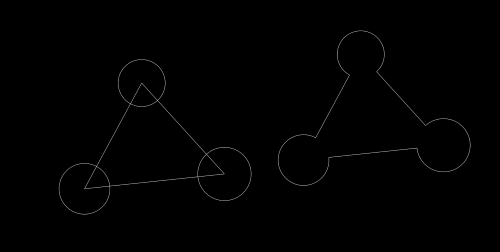

機械版如何提取所需的圖形輪廓?

步驟指引:

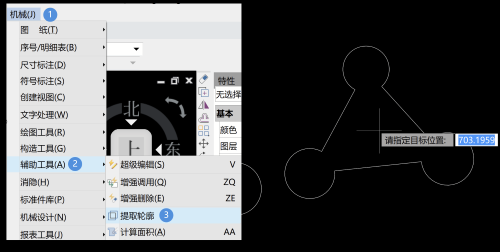

點擊菜單【機械-輔助工具-提取輪廓】(【ZwmPickContour】命令),根據提示,選擇需要生成輪廓的圖形,指定生成位置即可。

以上就是本文的全部內容,希望對大家有幫助,感謝大家的耐心閱讀和支持,更多CAD教程干貨內容敬請關注,有任何疑問歡迎在評論區留言。
