CAD圖紙一定需要比例的原因分析

小編認為，一張圖紙就像是一份嚴謹又詳細的產品說明書，其意義就在于將單個工作成果進行總結展示，并以此為依據，提供給各方進行協助配合，從而達到共同的目標。而比例這一特性，就是出于圖紙嚴謹這一特性而產生的。下面以樣例圖紙為例，說明比例的含義：

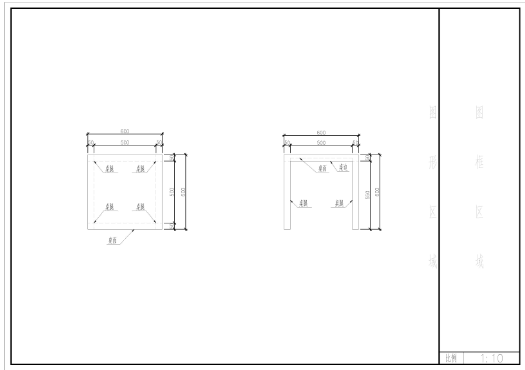

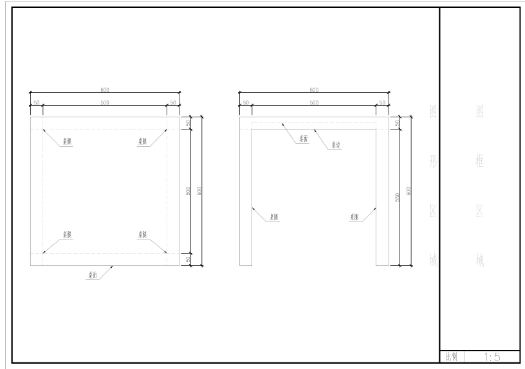

上圖與下圖為同一張桌子在不同比例的A3圖紙下的樣子，可以看到，在比例由1：5變成1：10后，桌子在圖中的大小也變成了原來的1/2。需要注意的是，圖中實體類的圖元大小發生了改變，而如標注、說明文字等注釋類的圖元，其大小卻是不變的.

假設一個制作家具的人拿到這份圖紙后，不需要任何其他的面對面溝通，他就能夠知道，我們需要制作一個方形的桌子 ，桌子變長均為600毫米，有四條腿，每條腿長550毫米，依靠四條寬高均為50毫米的桌邊與桌面相連。其中，方形這個信息是由圖中的實體形狀線獲得的，而尺寸由圖中的尺寸標注上寫的數字獲取，每個東西分別是什么功能，由圖中的說明文字獲得解釋，一份粗糙的說明書大概就完成了。

那么，在一份具有足夠準確尺寸標注的圖紙里，我們還需要按照比例來繪制這些圖形的原因是什么？關鍵就是在于第一步的實體形狀線，只有在按照比例繪制的圖紙里，我們才能第一眼就對這個物體有一個直觀的認識，比如這是一個正方形而不是長方形，比如這張桌子的桌面厚度與他的高度相比是非常小的，桌子下面有較為充裕的空間，避免了潛意識內的錯誤認識而引起協作各方不必要的工作量。

同時，出于節約紙張的目的，我們自然是想在一張圖內放下實體形狀越多越好，字體越小越好，比例的分母自然也是越大越好。然而，人眼的識別能力是有限的，過于微小的字體和圖形，在閱讀起來是極容易出現幻覺和誤差的，所以，每張圖比例的產生的需要根據圖紙的大小、注釋文字的多少進行合理的分配，在識別難易度與信息量之間找到一個平衡點。
