問題描述

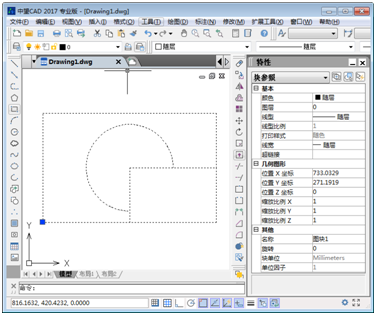

1、在設計中工程師們都會把常見的零件制作成塊，但有時零件又略有差異需要修改怎么辦？
2、打開圖紙發現圖中的塊顏色與自己想要的情況不是很搭配怎樣才能修改塊的顏色。
解決方法

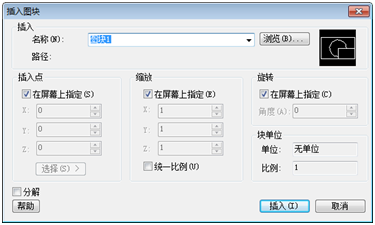

1、在命令行輸入【insert】插入圖塊。

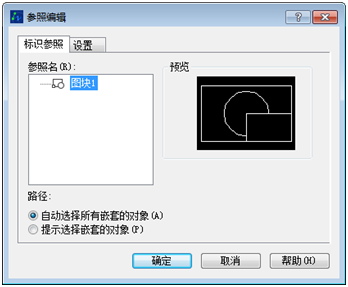

2、雙擊想要修改的塊打開【參照編輯】

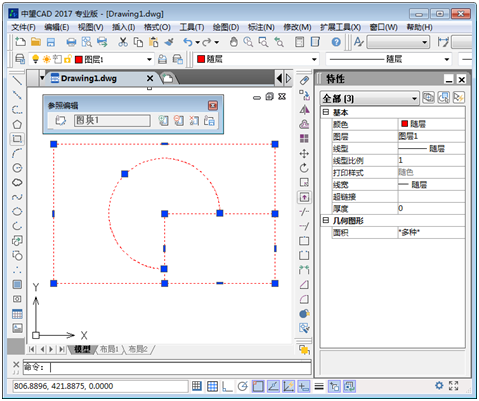

3、單擊【確定】此時點開的塊屬于可編輯狀態。下圖即是將塊的圖層改為“圖層1”。

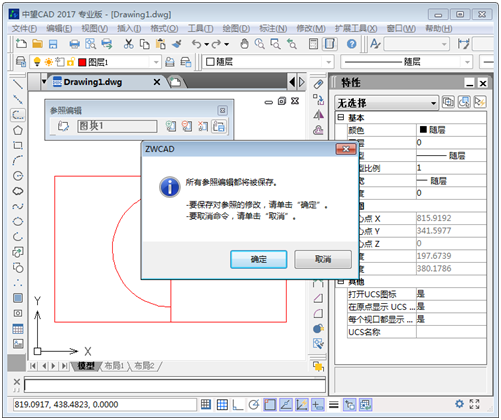

4、修改完畢后點擊【保存】。
5、單擊【確定】，退出參照編輯。
注意事項
如果塊是定義在0層且顏色是ByLayer那么將其放入應屬圖層，圖塊顏色及線型繼承被插入圖層的特性。如果塊不是定義在0層則不具備該特性。
