1.我們打開中望CAD，

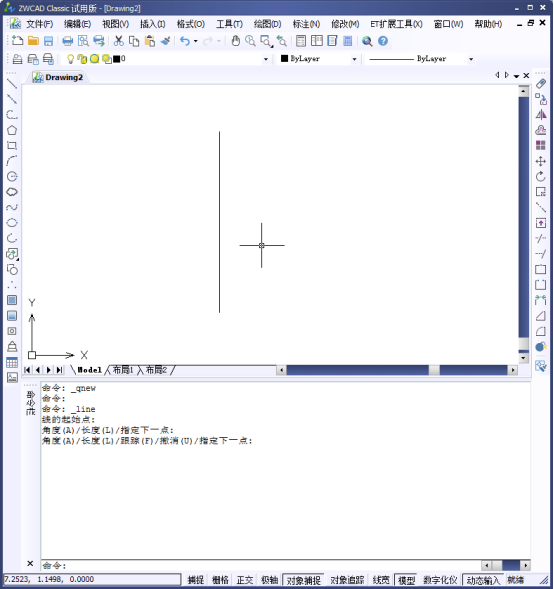

2.然后根據個人的要求繪制一條線段，

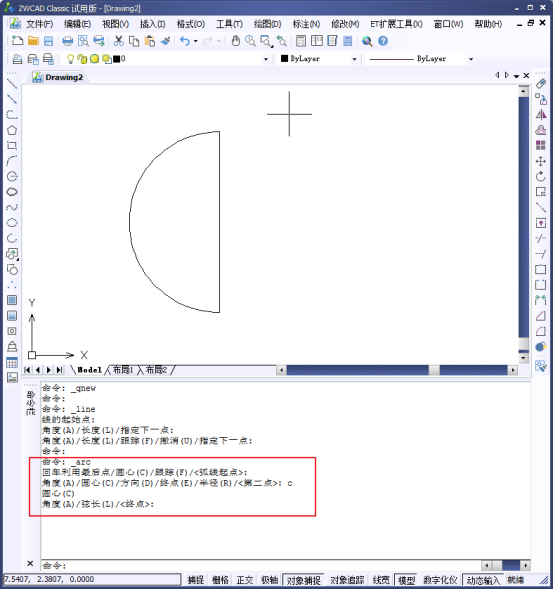

3.然后使用圓弧命令，繪制我們的曲線，

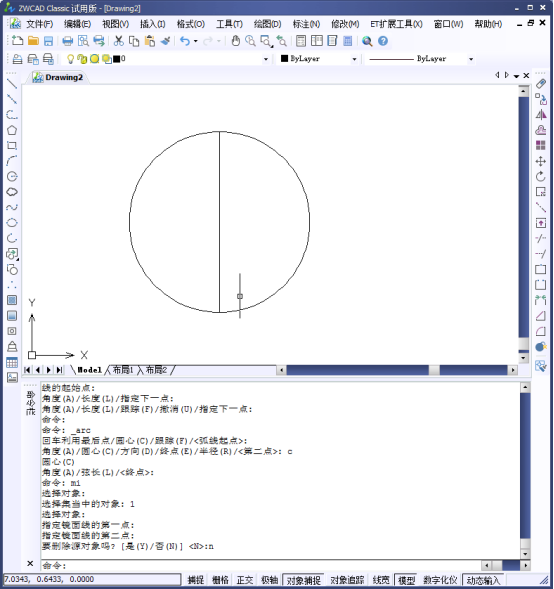

4.然后我們輸入【mi】的鏡像命令，將剛剛繪制的半圓復制。然后命令行會提出是否刪除源對象，我們輸入【n】，

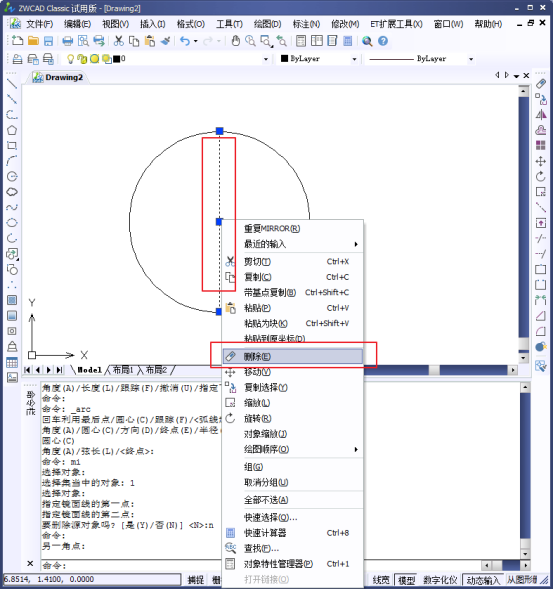

5. 我們將中間的線段刪除，

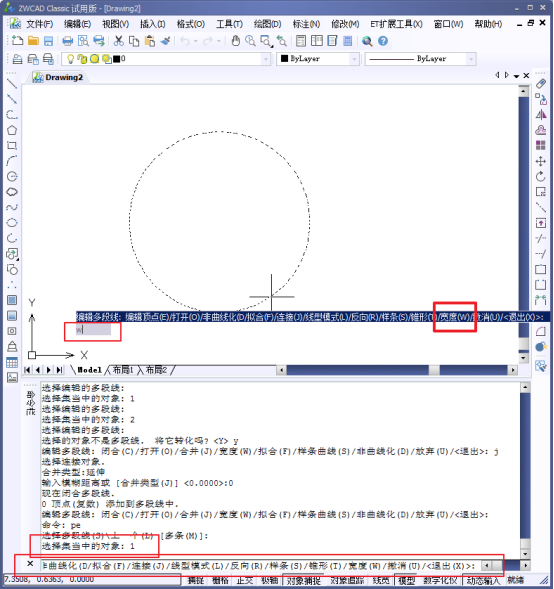

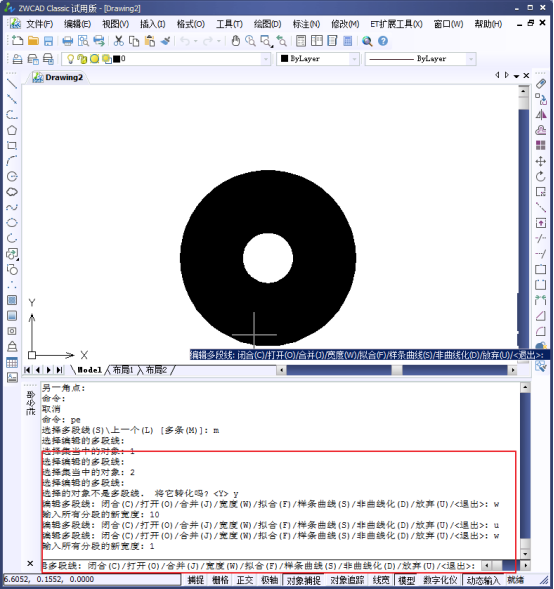

6.然后我們輸入【pe】，將兩個圓選擇，后我們對其設置寬度W，
以上，僅供參考。
