cad中想要畫一個排水的水閥,該怎么畫呢?下面我們就來看看CAD球閥的繪制方法,大家可以參考一下。

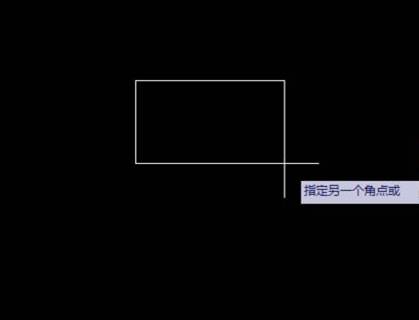

1、先用矩形工具繪制一個長100,寬50的矩形。

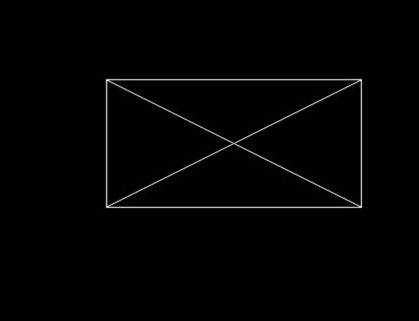

2、在矩形內畫出對角線;

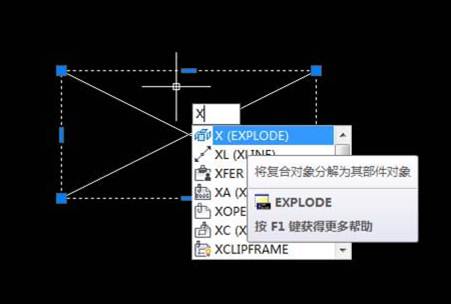

3、用快捷鍵【x】拆分矩形;

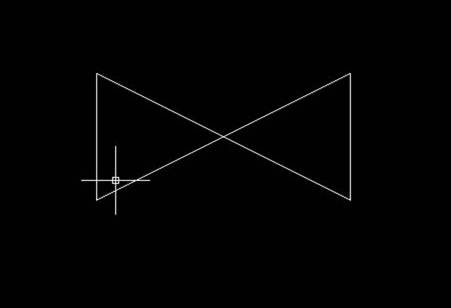

4、刪除矩形兩條長邊;
5、在矩形對角線相交處畫一個半徑15的圓,將圓填充黑色。連接管線即可;

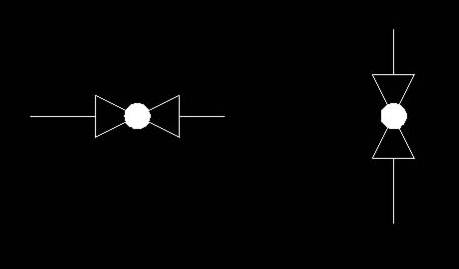

6、方向旋轉即可,大小可以等比例縮放。這就是給排水中的球閥繪制。
以上就是CAD繪制球閥的教程方法,很簡單,大家可以嘗試畫一下。
