CAD怎么畫三視圖
CAD繪制圖形時我們常常用到二維視圖畫圖形，cad三視圖也可以繪制一些圖形，該怎么使用三視圖繪制圖形呢？今天小編帶大家來看看CAD線性三維圖的制作方法，下面是詳細的教程。

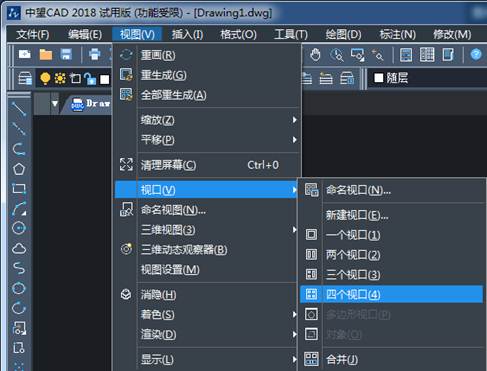

1、打開CAD，新建一個空白文件，執行【視圖】-【視口】-【四個視口】

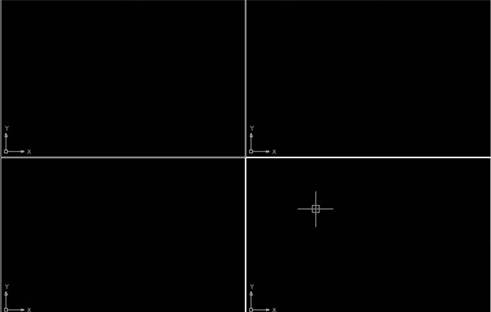

2、生成四個視口，見下圖

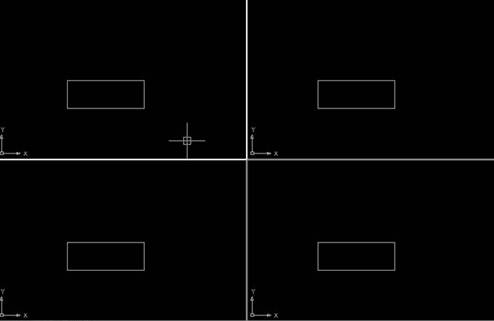

3、在第一個視口中畫一個長方形，可以看到四個視口同時出現長方形，這意味著四個視口同步，而形狀相同則意味著四個視口視圖方向一致。
4、選中第一個視口，執行【視圖】-【三維視圖】-【主視】，然后依次按照這個這個方式設置另外三個視口，俯視、左視、正等測。
5、四個視口設置完畢

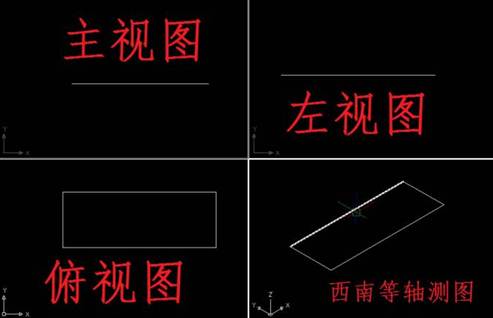

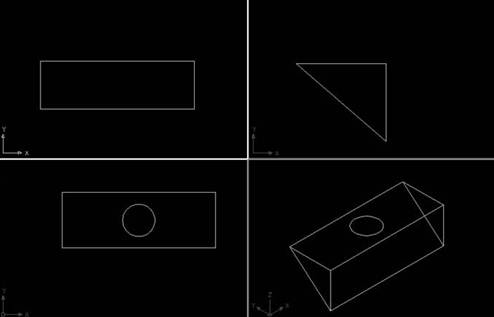

6、在主視口中畫矩形，在正等測視口中畫三角形連線，在俯視口中畫圓，每畫一步，都可以看到四個視口是同步變化的。
以上就是cad畫三視圖的教程，希望大家喜歡。
