CAD高手技巧：如何一鍵提取多段線所有頂點坐標？

畫CAD時，你有沒有遇到過這種需求？

領導讓你把圖紙里某條復雜多段線的每個點坐標都整理出來，或者需要把這些坐標數據導入到其他程序里進行計算。這時候，如果只能一個點一個點地去屬性里查看，再手動抄錄到Excel里，又慢又容易出錯。

別急，今天分享一個好用的小插件，它能一次性提取多個坐標并輸出。你只需要選中多段線，它就能瞬間把所有頂點的X、Y（甚至Z）坐標提取出來，并且可以直接顯示在命令行，或者一鍵導出成文本文件。效率直接拉滿，再也不用干“人肉抄坐標”的苦力活了。

問題描述：

在一些行業應用中經常會獲取多段線各個頂點的坐標，并且有需要把這些坐標進行輸出到文本的需求；

以往的一些插件需要先對多段線進行坐標標注，然后把標注好的坐標標注的坐標進行輸出到外部，此處介紹的坐標導出是不需要進行坐標標注可以直接導出坐標；

步驟指引：

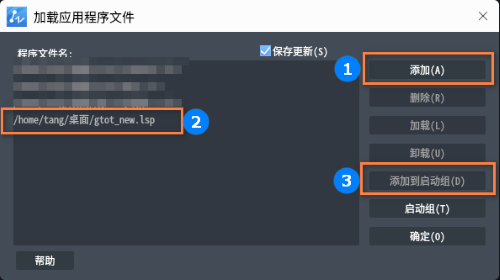

1.通過【appload】命令加載應用程序文件，加載插件gtot_new.lsp，并【添加到啟動組】；

CAD高手技巧：如何一鍵提取多段線所有頂點坐標？

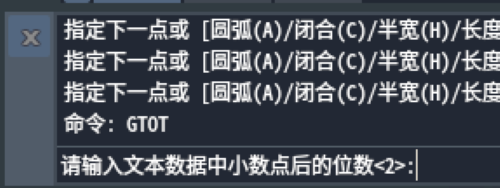

2.執行插件命令【gtot】，根據提示【請輸入文本數據中小數點后的位數】進行輸入；

CAD高手技巧：如何一鍵提取多段線所有頂點坐標？

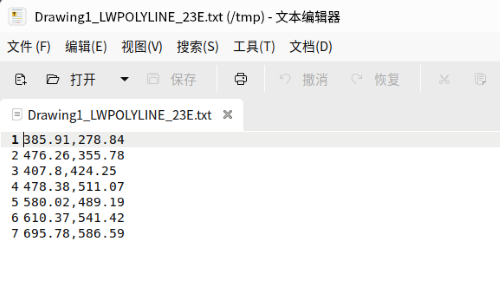

3.選擇需要轉換成文本坐標的實體，默認會自動打開輸出的文本文件；

CAD高手技巧：如何一鍵提取多段線所有頂點坐標？以上就是本文的全部內容，希望對你有所幫助！
