CAD機械版怎么實現自動標注序號
你是否還在CAD圖紙中，一個接一個地手動繪制圓圈、輸入序號、拉引線？不僅耗時耗力，一旦圖紙修改，所有序號又得重新編排，簡直讓人崩潰！其實，CAD機械版內置了強大的自動序號標注功能，只需簡單幾步，就能實現一鍵批量生成、智能關聯更新的序號標注，徹底將你從重復勞動中解放出來。
本文將手把手教你如何使用CAD機械版進行自動標注序號，讓你真正體會到什么叫做“事半功倍”。
問題描述：

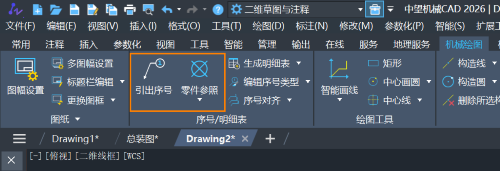

在CAD機械版中，對零件標注序號有兩種方式，第一種是國內常用的直接使用【引出序號】功能，第二種是添加【零件參照】后，再進行標注序號。這兩種方式，都可以生成相關聯的明細表。
使用【零件參照】標記好零件后，怎么自動生成序號？
步驟指引：

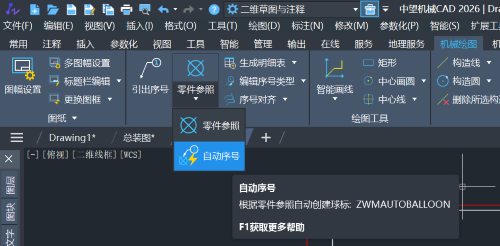

1.點擊ribbon工具欄或機械菜單里面的【自動序號】功能；
2.框選圖中已經創建好的零件參照對象；

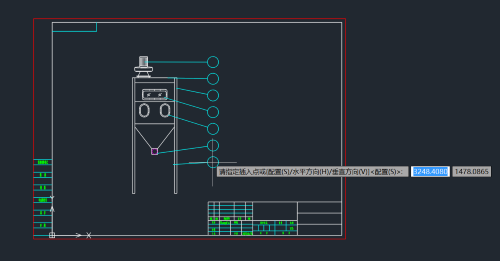

3.指定球標的插入點和方向，完成球標創建。
以上就是本文的全部內容，希望對你有所幫助！
